Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Cáp bọc thép MV | Khép kín: | XLPE |
|---|---|---|---|
| áo giáp: | Băng thép, dây thép | Nhạc trưởng: | đồng nhôm |
| lõi: | Ba lõi | Tiêu chuẩn: | IEC, BS, IS, VDE |
| Bảo hành: | 2 năm | miễn phí: | Vâng |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp điện bọc thép bằng dây thép 6.6KV,Cáp điện bọc thép |
||
Trong các hệ sinh thái công nghiệp điện áp cao ‒ từ nhà máy thép đến các trang trại gió ngoài khơi ‒ khả năng phục hồi điện không chỉ quan trọng; nó không thể thương lượng được.Tập đoàn cáp Shanghai Shenghua cung cấp an ninh năng lượng quan trọng với dây thép bọc thép (SWA), được thiết kế để truyền 6,6kV ∼35kV trong các ứng dụng ngoài trời, dưới lòng đất và công nghiệp, nơi căng thẳng cơ học, EMI và nhiệt độ cực đoan đe dọa tính liên tục hoạt động.
Shenghua's SWA cáp triển khai một kiến trúc tỉ mỉ lớp để chinh phục các mối nguy hiểm công nghiệp:
Các chỉ số hiệu suất chính
| Parameter | Cáp 6/10 kV | Cáp 18/30 kV |
|---|---|---|
| Điện áp thử nghiệm | 21 kV/5 phút | 63 kV/5 phút |
| Phân tích uốn cong | 15 × đường kính | 15 × đường kính |
| Phạm vi nhiệt độ | -20°C đến +90°C | -20°C đến +90°C |
| Vòng ngắn | 250°C (tối đa 5 giây) | 250°C (tối đa 5 giây) |
| Phù hợp với IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
Đường sống của năng lượng công nghiệp
Mạng năng lượng tái tạo
Cơ sở hạ tầng đô thị
Các dây cáp của Shenghua vượt quá chứng chỉ:

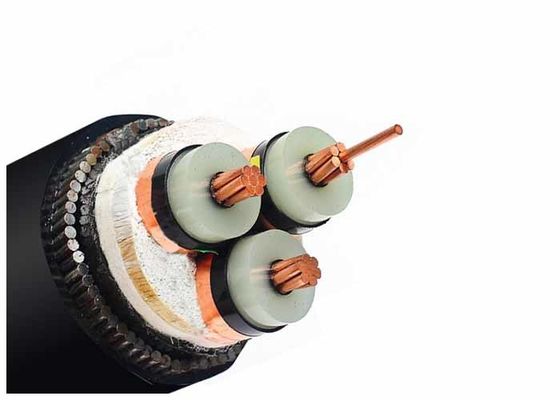

Xây dựng
1..... đồng trần trần
2..... lớp bên trong của vật liệu bán dẫn
3..... cách điện lõi của polyethylene liên kết chéo
4..... lớp bên ngoài của vật liệu bán dẫn
5..... băng bán dẫn
6..... màn hình của dây đồng
7..... Các loại chất lấp, dải, hoặc giấy
8..... Vải không dệt Vải băng bọc hoặc chất chống cháy
9..... Vỏ bên trong PVC xát ra
10.... băng thép không gỉ bọc thép
11.... Toàn bộ vỏ: polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
Ứng dụng
Được sử dụng trong các trạm biến áp, các khối chuyển mạch, trong các nhà máy điện và các nhà máy công nghiệp.trong các kênh cáp, trong nước, trong điều kiện mà các dây cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
| Điện áp thử nghiệm | 6 / 10 kV | [kV] | 21 / 5 phút. |
| 12 / 20 kV | [kV] | 42 / 5 phút. | |
| 18 / 30 kV | [kV] | 63 / 5 phút. | |
| Phạm vi nhiệt độ | trong chuyển động | -20°C đến +90°C | |
| cố định | -20°C đến +90°C | ||
| Nhiệt độ hoạt động | mạch ngắn | °C | 250 |
| Thời gian mạch ngắn | Tối đa. | [sec] | 5 |
| Phân tích uốn cong | phút. | x đường kính | 15 |
| Khả năng cháy | tiêu chuẩn | EN 50265-2-1 |
*) Bao bì: CUT = cáp có chiều dài khác nhau trên trống hoặc cuộn, có thể cắt theo chiều dài cần thiết
MV ((6 đến 35kv) Thông tin chi tiết về cáp điện
YJ: Khép kín XLPE
V: Vỏ PVC
32: Vòng giáp thép
22: Bọc thép băng 3 lõi
72: Bọc thép bằng dây nhôm
62: Bọc thép không gỉ
ZR: Chống cháy
| MV ((11kv 15kv 33kv) Cáp điện | ||
| Mô hình và Mô tả Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Số lõi | Vùng cắt ngang của dây dẫn ((mm2) |
| Xlpe cách nhiệt | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| Cu core | ||
| YJV, N2XSY;cáp điện phủ PVC | ||
| YJV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cáp điện phủ PVC | ||
| YJLV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJLV32, YJLV42; thép dây giáp, PVC lót cáp điện | ||
Giấy chứng nhận
ISO,CE, KEMA,IEC, RoHS, CCC, P3C và nhiều hơn nữa theo yêu cầu
Bao bì và vận chuyển
Tất cả các cáp xuất khẩu được đóng gói tốt và được bảo vệ bằng trống gỗ hoặc trống gỗ và thép.Sau khi các thùng cáp đóng gói tốt được gửi đến cảng biển, chúng được tải vào container 20 FT hoặc container 40 FT. Tất cả trống cáp được cố định chặt chẽ bằng dây an toàn để đảm bảo, không có chuyển động trong vận chuyển hàng hải.Kích thước của thùng chứa được chọn theo trọng lượng của tổng hàng hóa tải hoặc theo yêu cầu của khách hàng.
Dịch vụ
* Chúng tôi là một trong những nhà sản xuất lớn nhất của dây điện và cáp điện ở Trung Quốc và có hơn 20 năm sản xuất và kinh nghiệm tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước cáp và vật liệu được tùy chỉnh. Logo và thiết kế của riêng bạn được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu thông tin thêm về sản phẩm và chúng tôi sẽ cung cấp cho bạn phản hồi trong 12 giờ.
