Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Cáp CU bọc thép căng cao | Khép kín: | XLPE |
|---|---|---|---|
| áo giáp: | AWA | Nhạc trưởng: | Đồng |
| vỏ bọc: | PVC, PE, LSOH | lõi: | một lõi |
| Tiêu chuẩn: | IEC, BS, IS, VDE | Bảo hành: | 2 năm |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp điện bọc thép cách nhiệt XLPE,Cáp điện bọc thép bằng màn hình đồng,Cáp điện bọc thép cao điện |
||
Trong xương sống của cơ sở hạ tầng hiện đại ‒ từ các trạm biến áp đến các lưới điện ngầm ‒ độ tin cậy không phải là một lựa chọn mà là một nhiệm vụ.Tập đoàn cáp Thượng Hải Shenghua đáp ứng nhu cầu này với cáp điện bọc thép nhôm tiên tiến với màn hình đồng và cách điện XLPE., được thiết kế cho truyền điện cao điện áp (11kV-33kV) trong môi trường khó khăn nhất.
Xây dựng mạnh mẽ cho các điều kiện cực đoan:
Các chỉ số hiệu suất không có đối thủ:
Mức độ tuổi thọ hiệu quả về chi phí:
Mạng điện dưới lòng đất: Các biến thể băng thép bọc thép (YJV22/YJLV22) cho các trạm phụ đô thị
Các dây cáp của Shenghua tuân thủ:

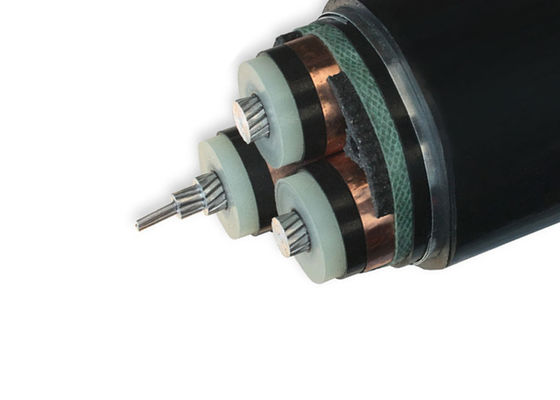

Cáp điện bọc thép điện áp cao chi tiết về cáp điện
YJ: Khép kín XLPE
V: Vỏ PVC
32:Bọc thép dây ốp 3 lõi
22:bọc thép băng 3 lõi
72: Bọc thép bằng dây nhôm
62: Bọc thép không gỉ
ZR: Chống cháy
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
| MV ((11kv 15kv 33kv) Cáp điện | ||
| Mô hình và Mô tả Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Số lõi | Vùng cắt ngang của dây dẫn ((mm2) |
| Xlpe cách nhiệt | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| Cu core | ||
| YJV, N2XSY;cáp điện phủ PVC | ||
| YJV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cáp điện phủ PVC | ||
| YJLV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJLV32, YJLV42; thép dây giáp, PVC lót cáp điện |
||
Ứng dụng:
a. Được sử dụng trong các trạm biến áp, các khối chuyển mạch, trong các nhà máy điện và các nhà máy công nghiệp.trong các kênh cáp, trong nước, trong điều kiện mà các dây cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn.
Để tránh tác động của tác động bên ngoài, lớp bán dẫn dính được ép ra giữa dây dẫn và cách nhiệt, cùng với dây dẫn đồng đồng tập trung,đảm bảo hạn chế trường điện và kháng phát điện một phần.
c. Do yếu tố mất điện điện rất thấp của nó, vẫn không đổi trong toàn bộ tuổi thọ hoạt động của nó, và do tính cách điện tuyệt vời của vật liệu XLPE,được ghép chặt theo chiều dọc với màn hình bên trong và bên ngoài của vật liệu bán dẫn (được xát ra trong một quy trình), cáp có độ tin cậy hoạt động cao.
Xây dựng
| Người điều khiển: | Cu nhôm tròn, nhiều sợi sợi (RM), lớp 2 phù hợp với HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Màn hình bên trong: | vỏ bán dẫn được ép ra trên dây dẫn |
| Khép kín: | XLPE (polyethylene liên kết chéo, nhãn hiệu gần đây: PE-X) hợp chất DIX 8 theo HRN HD 620 S1 ili 2XI1 theo DIN VDE 0207 dio 22 |
| Màn hình bên ngoài: | da bán dẫn được ép ra trên cách điện, nối theo chiều dọc với cách điện (+ băng bằng vật liệu bán dẫn) |
| Màn hình điều khiển: | băng đồng được bọc trong counter-helix |
| Bộ đầy: | Các loại nhựa, vải hoặc giấy |
| Bao bì: | băng bọc không dệt hoặc chống cháy hoặc chống nước |
| Vỏ bên trong: | PVC xát |
| Bộ giáp: | Sợi nhôm |
| Khung tổng thể | polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH |
| Màu vỏ | Màu đen, đỏ hoặc tùy chỉnh |
Các thông số kỹ thuật
| Tên. Màn cắt ngang của dây dẫn | Số dây / Dia của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ bên trong | Đường dây giáp | Độ dày vỏ | Khoảng. |
Khoảng. Trọng lượng |
Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 giờ 24 giờ.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
Bao bì và vận chuyển
Tất cả các cáp xuất khẩu được đóng gói tốt và được bảo vệ bằng trống gỗ hoặc trống gỗ và thép.Sau khi các thùng cáp đóng gói tốt được gửi đến cảng biển, chúng được tải vào container 20 FT hoặc container 40 FT. Tất cả trống cáp được cố định chặt chẽ bằng dây an toàn để đảm bảo, không có chuyển động trong vận chuyển hàng hải.Kích thước của thùng chứa được chọn theo trọng lượng của tổng hàng hóa tải hoặc theo yêu cầu của khách hàng.
