Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô hình sản phẩm: | Cáp AL/XLPE/STA | Nhạc trưởng: | Nhôm |
|---|---|---|---|
| Khép kín: | XLPE | Chất liệu áo giáp: | Băng thép |
| lõi: | 3CORES | Chất liệu vỏ bọc: | PVC, PE, LSOH |
| giấy chứng nhận: | KEMA, Kiểm tra loại | Tiêu chuẩn: | IEC, BS, IS, VDE |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp bọc thép 3x300 SQMM,Cáp thép bọc thép,Cáp bọc thép YJLV22 |
||

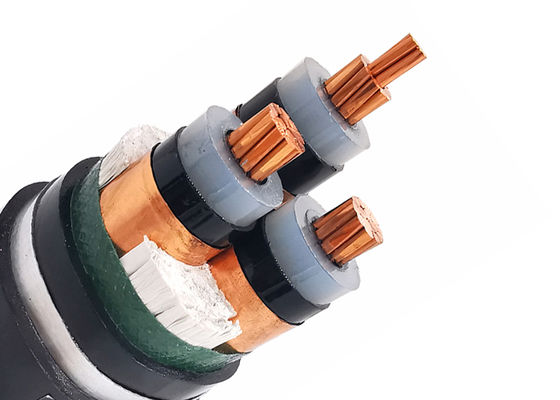

Trong các môi trường công nghiệp có rủi ro cao, từ các nhà máy thép đến các lưới điện ngầm, độ tin cậy điện trực tiếp ảnh hưởng đến tính liên tục và an toàn hoạt động.Tập đoàn cáp Thượng Hải Shenghua thiết kế khả năng phục hồi quan trọng với cáp YJLV22 3x300 Steel Tape Armored (STA), có các dây dẫn nhôm, cách nhiệt XLPE và bảo vệ ba tấm để truyền điện 35kV trong điều kiện cực đoan.
Shenghua's STA cáp bọc thép triển khai một kiến trúc tỉ mỉ tầng để chinh phục các mối nguy hiểm công nghiệp:
| Parameter | YJLV22 3x300 Thông số kỹ thuật | Ưu điểm của ngành công nghiệp |
|---|---|---|
| Đánh giá điện áp | 3.6kV35kV (U)m=40,5kV) | Hỗ trợ các trạm phụ HV & lưới tái tạo |
| Trọng lượng hiện tại | 630A+ (đất, môi trường 90°C) | Công suất cao hơn 30% so với cáp PVC tiêu chuẩn |
| Phân tích uốn cong. | 15 × đường kính cáp | Thiết lập dễ dàng hơn trong các đường ống tắc nghẽn |
| Điện áp thử nghiệm | 63kV/5min (IEC 60502) | vượt quá biên độ an toàn cho dung sai |
| Phạm vi nhiệt độ | -20°C đến +90°C (định chế) | Hoạt động liên tục từ các mỏ Bắc Cực đến các trang trại năng lượng mặt trời sa mạc |
Xây dựng
Cáp điện bọc thép AL/XLPE/STA/PVC
- Tròn lõi nhôm trần theo IEC 60228
- Lớp bán dẫn bên trong
- Khép kín lõi XLPE
- Mã màu theo HD 308 S2
- Lớp bán dẫn bên ngoài
- Dây băng bán dẫn
- Màn hình băng đồng
- Chất lấp
- Vỏ bên trong PVC
- Bọc thép thép galvanized (STA)
- Vỏ bên ngoài PVC (màu đỏ hoặc đen)
Tên mã:
YJ: Khép kín XLPE
L: Máy dẫn nhôm
V: Vỏ PVC
32:Bọc thép dây ốp 3 lõi
22:bọc thép băng 3 lõi
72: Bọc thép bằng dây nhôm
62: Bọc thép không gỉ
ZR: Chống cháy
Ứng dụng
Được sử dụng cho đường truyền và phân phối điện với điện áp định mức 35kV trở xuống.
Cáp điện điện cao và trung bình cho ứng dụng tĩnh trên mặt đất, bên trong và bên ngoài các cơ sở, ngoài trời, trong các kênh cáp, trong nước,trong điều kiện mà cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn.
So với cáp điện cách nhiệt PVC, cáp điện xlpe không chỉ có đặc điểm điện tuyệt vời, cơ chế, nhiệt và chống lão hóa,chống căng thẳng môi trường và chống ăn mòn hóa học, nhưng cũng là cấu trúc đơn giản, trọng lượng nhẹ, không có hạn chế bằng cách đặt giọt, và nhiệt độ cao cho phép làm việc lâu dài.
| MV ((11kv 15kv 33kv) Cáp điện | ||
| Mô hình và Mô tả Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Số lõi | Vùng cắt ngang của dây dẫn ((mm2) |
| Xlpe cách nhiệt | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| Cu core | ||
| YJV, N2XSY;cáp điện phủ PVC | ||
| YJV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cáp điện phủ PVC | ||
| YJLV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJLV32, YJLV42; thép dây giáp, PVC lót cáp điện | ||
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB/T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật:
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (90 oC), khẩn cấp (130 oC) hoặc mạch ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu 0 oC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Min. Xanh uốn cong: 15 x cáp O.D cho một lõi
12 x cáp O.D cho đa lõi
| Điện áp thử nghiệm | 6 / 10 kV | [kV] | 21 / 5 phút. |
| 12 / 20 kV | [kV] | 42 / 5 phút. | |
| 18 / 30 kV | [kV] | 63 / 5 phút. | |
| Phạm vi nhiệt độ | trong chuyển động | -5°C đến +70°C | |
| cố định | -20°C đến +70°C | ||
| Nhiệt độ hoạt động | mạch ngắn | °C | 250 |
| Thời gian mạch ngắn | Tối đa. | [sec] | 5 |
| Phân tích uốn cong | phút. | x đường kính | 15 |
| Khả năng cháy | tiêu chuẩn | EN 60332-1-2 |
Giấy chứng nhận
ISO,CE, KEMA,IEC, RoHS, CCC, P3C và nhiều hơn nữa theo yêu cầu
Dịch vụ của chúng tôi
* Chúng tôi là một trong những nhà sản xuất lớn nhất của dây điện và cáp điện ở Trung Quốc và có hơn 20 năm sản xuất và kinh nghiệm tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước cáp và vật liệu được tùy chỉnh. Logo và thiết kế của riêng bạn được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu thông tin thêm về sản phẩm và chúng tôi sẽ cung cấp cho bạn phản hồi trong 12 giờ.
Câu hỏi thường gặp
1. vận chuyển: Bằng đường biển hoặc đường không khí do trọng lượng nặng. mẫu sẽ được gửi bởi DHL, FedEx. vv
2. Thanh toán: Chúng tôi chấp nhận T / T, L / C, chỉ cần chọn những gì bạn thích
3Thời gian giao hàng: Thông thường 7 ~ 10 ngày làm việc sau khi nhận tiền gửi. Theo số lượng.
4. MOQ: Nói chung MOQ của chúng tôi là 1000meters. mẫu dưới 20 cm có thể được cung cấp miễn phí.
