Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại mô hình: | Cáp CU/XLPE/SWA/PVC | Điện áp định số: | 1kV |
|---|---|---|---|
| Khép kín: | XLPE | Nhạc trưởng: | CU, đồng |
| áo giáp: | SWA, Dây thép bọc thép | kích thước: | 1~ 630mm2 |
| lõi: | 4 nhân | Chất liệu vỏ bọc: | PVC, PE, LSOH |
| Tiêu chuẩn: | IEC / BS / IS / VDE | Bảo hành: | 2 năm |
| Mẫu miễn phí: | Có giá trị | tập đoàn: | tập đoàn shenghua |
| Thương hiệu: | Cáp Sh | ||
| Làm nổi bật: | armoured power cable,armoured electric cable |
||

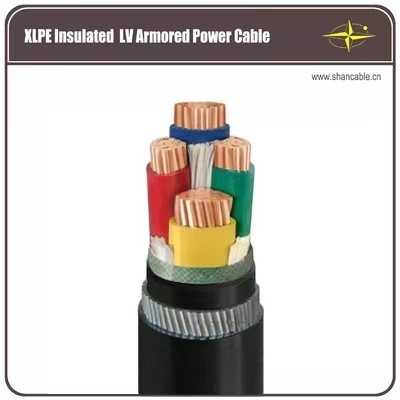

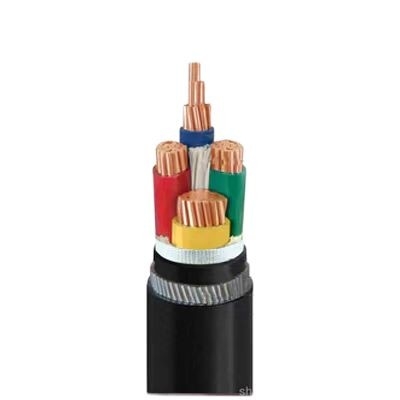

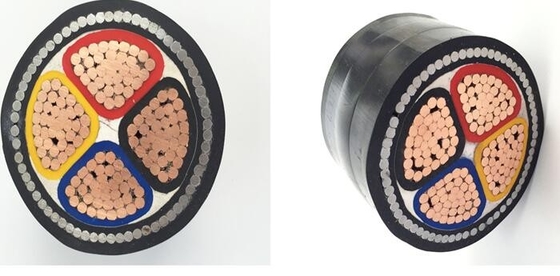

Xây dựng
| Hướng dẫn viên | Máy dẫn đồng vạch nhỏ gọn, lớp 2 theo IEC 60228 |
| Trình dẫn đồng rắn hình tròn, lớp 1 theo IEC 60228 | |
| Khép kín | XLPE ((Polyethylene liên kết chéo) |
| Bộ lấp | Bộ lấp PP |
| Vải bọc | Vải không dệt |
| Vỏ bên trong | PVC xát |
| Bộ giáp | Sợi thép |
| Khung tổng thể |
PVC chống mối |
Ứng dụng
Được sử dụng cho đường truyền và phân phối điện với điện áp bình quân là 35kV và thấp hơn. So với cáp điện cách nhiệt PVC,Xlpe cáp điện có thể tự hào không chỉ các đặc điểm của điện tuyệt vời, cơ chế
chống nhiệt và lão hóa, chống căng thẳng môi trường và chống ăn mòn hóa học, nhưng cũng đơn giản
cấu trúc, trọng lượng nhẹ, không có hạn chế bằng cách đặt giọt và nhiệt độ cao cho hoạt động lâu dài.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như:BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp số: 0,6/1kV
Nhiệt độ dẫn tối đa: dưới bình thường (90°C), khẩn cấp (130°C) hoặc mạch ngắn không quá 5 s (250°C) điều kiện.
Nhiệt độ môi trường tối thiểu0 °C, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Khoảng uốn cong tối thiểu: 20 x O.D cáp cho các cáp không bọc thép đơn lõi
15 x cáp O.D cho các cáp bọc thép đơn lõi
15 x cáp O.D cho cáp không bọc thép đa lõi
12 x cáp O.D cho cáp bọc thép đa lõi
Thông số kỹ thuật
| Tên. Màn cắt ngang của dây dẫn |
Các sợi Không, không, không, không, không. |
Độ dày cách nhiệt | Độ dày lớp phủ bên trong | Đường dây giáp | Độ dày vỏ | Khoảng. |
Khoảng. Trọng lượng |
Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 giờ 24 giờ.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.
Việc tuân thủ thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ tổng thể của dự án và chi phí vượt quá.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.
băng dán tự dán và nắp niêm phong không thủy văn để bảo vệ đầu cáp khỏi độ ẩm.
Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết bên ngoài trống
theo yêu cầu của khách hàng.
