Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhạc trưởng: | Nhôm | Vật liệu cách nhiệt: | XLPE |
|---|---|---|---|
| Vỏ bọc: | NHỰA PVC | Số lõi: | 1 |
| Mức điện áp: | 1KV-35KV | Chất liệu của Armor: | Dây thép hoặc băng thép |
| Màn hình: | Coope dây / Băng | ||
| Điểm nổi bật: | armored electrical cable,armoured electric cable |
||

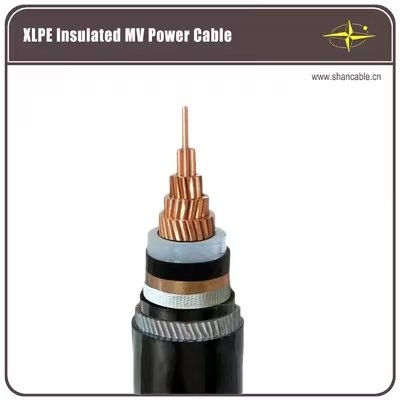

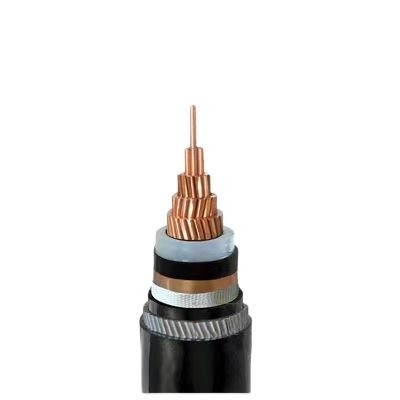

Cáp bọc nhôm bọc thép bọc thép, cáp điện bọc thép
Mô tả :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008.
CE, CCC, KEMA
Công trình xây dựng
Dây dẫn: C dây dẫn nhôm bị mắc kẹt, phù hợp với tiêu chuẩn IEC 60228
Cách điện: XLPE / A
Màn hình: Dây đồng / Băng
Bên trong bao gồm: PVC
Giáp: Dây thép mạ kẽm hoặc băng
Vỏ bọc: loại PVC ST 2 đến IEC 60502, đen
Lưu ý: Cách nhiệt màu theo tiêu chuẩn hoặc yêu cầu của khách hàng
Các ứng dụng
Được sử dụng cho đường dây truyền tải và phân phối công suất có điện áp định mức 35kv trở xuống. So với cáp điện PVC cách điện, cáp điện XLPE không chỉ có đặc điểm của điện, cơ chế, nhiệt và chống lão hóa tuyệt vời, chống ăn mòn và chống ăn mòn hóa học, mà còn cấu trúc đơn giản, trọng lượng nhẹ, không bị giới hạn bởi việc lắp đặt, và phụ cấp nhiệt độ cao để làm việc lâu dài.
Đối với Layling trong nhà và ngoài trời. Có thể chịu lực kéo nhất định trong quá trình lắp đặt, nhưng không chịu lực cơ học bên ngoài. Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB / T 12706.1-2008
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 2-35 kV
Tối đa Conductor Temp . : bình thường ( 9 0 ° C ), đoản mạch không quá 5 s ( 16 0 ° C khi phần diện tích dưới 30 0mm 2 , 14 0 ° C khi phần diện tích trên 30 0mm 2 )
Min Một mbient T emp . : Cáp phải được gia nhiệt trước nếu nhiệt độ môi trường dưới 0 ° C
Min Bán kính uốn: cáp lõi đơn 20 ( d + D) ± 5%
Cáp đa lõi 15 ( d + D) ± 5%
Chứng chỉ
CE, RoHS, CCC, KEMA và nhiều người khác theo yêu cầu
4 Bảng điện áp, lõi và mặt cắt ngang
| Mục | Danh mục A, B | 3,6 / 6kV | 6 / 10kV | 8,7 / 15kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
| Danh mục A, B | 6 / 6kV | 8,7 / 10kV | 12 / 15kV | 18 / 20kV | - - | 26 / 35kV | |
| Lõi đơn | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Ba lõi | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Cáp có điện áp danh định loại A được sử dụng trong trường hợp không quá 1 phút. của lỗi nối đất kéo dài thời gian. Đối với cáp có điện áp danh định Loại B, lỗi nối đất kéo dài thời gian bình thường không quá 1 giờ, tối đa. kéo dài thời gian không phải là hơn 8 giờ, lỗi đất hàng năm kéo dài thời gian hoàn toàn không nên được hơn 125 giờ, loại C bao gồm tất cả các hệ thống mong đợi loại A và B.
Mô tả :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008.
CE, CCC, KEMA
Công trình xây dựng
Dây dẫn: C dây dẫn đồng bện, phù hợp với tiêu chuẩn IEC 60228
Cách điện: XLPE / A
Bên trong bao gồm: PVC
Giáp: Dây thép mạ kẽm hoặc băng
Vỏ bọc: loại PVC ST 2 đến IEC 60502, đen
Lưu ý: Cách nhiệt màu theo tiêu chuẩn hoặc yêu cầu của khách hàng
Các ứng dụng
Được sử dụng cho đường dây truyền tải và phân phối công suất có điện áp định mức 35kv trở xuống. So với cáp điện PVC cách điện, cáp điện XLPE không chỉ có đặc điểm của điện, cơ chế, nhiệt và chống lão hóa tuyệt vời, chống ăn mòn và chống ăn mòn hóa học, mà còn cấu trúc đơn giản, trọng lượng nhẹ, không bị giới hạn bởi việc lắp đặt, và phụ cấp nhiệt độ cao để làm việc lâu dài.
Đối với Layling trong nhà và ngoài trời. Có thể chịu lực kéo nhất định trong quá trình lắp đặt, nhưng không chịu lực cơ học bên ngoài. Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB / T 12706.1-2008
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 2-35 kV
Tối đa Conductor Temp . : bình thường ( 9 0 ° C ), đoản mạch không quá 5 s ( 16 0 ° C khi phần diện tích dưới 30 0mm 2 , 14 0 ° C khi phần diện tích trên 30 0mm 2 )
Min Một mbient T emp . : Cáp phải được gia nhiệt trước nếu nhiệt độ môi trường dưới 0 ° C
Min Bán kính uốn: cáp lõi đơn 20 ( d + D) ± 5%
Cáp đa lõi 15 ( d + D) ± 5%
Chứng chỉ
CE, RoHS, CCC, KEMA và nhiều người khác theo yêu cầu
4 Bảng điện áp, lõi và mặt cắt ngang
| Mục | Danh mục A, B | 3,6 / 6kV | 6 / 10kV | 8,7 / 15kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
| Danh mục A, B | 6 / 6kV | 8,7 / 10kV | 12 / 15kV | 18 / 20kV | - - | 26 / 35kV | |
| Lõi đơn | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Ba lõi | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Cáp có điện áp danh định loại A được sử dụng trong trường hợp không quá 1 phút. của lỗi nối đất kéo dài thời gian. Đối với cáp có điện áp danh định Loại B, lỗi nối đất kéo dài thời gian bình thường không quá 1 giờ, tối đa. kéo dài thời gian không phải là hơn 8 giờ, lỗi đất hàng năm kéo dài thời gian hoàn toàn không nên được hơn 125 giờ, loại C bao gồm tất cả các hệ thống mong đợi loại A và B.
