Các cáp chống cháy NYY-FE của Shanghai Shenghua: Giải pháp toàn vẹn mạch tối ưu cho an toàn cao tầng

Trong những phút đầu tiên quan trọng của một đám cháy, các dây cáp tiêu chuẩn thất bại thảm khốc tan chảy thành khói độc hại và cắt điện cho các hệ thống cứu mạng.Shanghai Shenghua Power Group kỹ sư cáp NYY-FE và cáp chống cháy NYCY để thách thức số phận này, kết hợp công nghệ rào cản mica, vật liệu không có halogen và chống nhiệt 900 ° C để giữ cho các hệ thống khẩn cấp hoạt động khi mỗi giây đều quan trọng

Phòng thủ lửa 3 lớp: Tiêu chuẩn kỹ thuật Shenghua

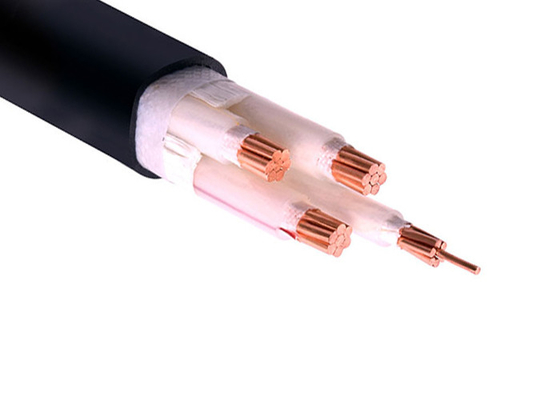

1. Mica Firewall Core:

   • Các dây dẫn đồng được bọc trong băng mica chịu được nhiệt độ 750 ° C + trong 90 + phút, duy trì tính toàn vẹn của mạch trong đám cháy vượt quá tiêu chuẩn IEC 60331 và BS 6387


   • Không giống như các cáp PVC tiêu chuẩn, mica ngăn chặn việc tiếp xúc trực tiếp với ngọn lửa, đảm bảo báo cháy và ánh sáng sơ tán vẫn hoạt động



2. XLPE + LSZH:

   • Độ cách nhiệt polyethylene liên kết chéo (XLPE) cho phép hoạt động lâu dài ở nhiệt độ 90 ° C (so với giới hạn 70 ° C của PVC), chống phân hủy điện và nhiệt độ mạch ngắn lên đến 250 ° C


   • LSZH (Low Smoke Zero Halogen) lợp giảm lượng khí độc hại xuống < 0,5% HCl (theo IEC 60754-1) và mật độ khói xuống > 60% độ thông ánh sáng (IEC 61034),quan trọng đối với tầm nhìn trong khi sơ tán



3. Phòng chống cháy:

   • Bộ giáp dây thép kẽm (đối với nhiều lõi) hoặc dây nhôm (một lõi) thêm bảo vệ cơ học trong khi đáp ứng các phân loại chống cháy ZA / ZB / ZC / ZD



Được chứng nhận cho các ứng dụng cứu mạng

Các dây cáp của Shenghua tuân thủ các quy định nghiêm ngặt của EU sau Grenfell, bao gồm:

• CPR Euroclass B2ca: phát thải khói thấp hơn 40% so với yêu cầu


• BS 7671 Tu chính án 2: bắt buộc đối với hệ thống an toàn tòa nhà cao tầng của Anh


• IEC 60331 & EN 50200: Tính toàn vẹn mạch 180 phút đã được xác nhận (đồng độ FE180)



Ưu điểm lắp đặt: Độ chính xác cho các dự án phức tạp

• Độ linh hoạt uốn cong: Cáp đa lõi chỉ yêu cầu uốn cong đường kính bên ngoài 15 lần (so với 20 lần cho một lõi), tạo điều kiện cho việc định tuyến trong không gian hẹp


• Sub-Zero Resilience: Preheating cho phép lắp đặt ở nhiệt độ -30°C, với độ ổn định hoạt động từ -40°C đến 90°C


• Các dây dẫn có mã màu: Định hướng dây dẫn đơn giản theo tiêu chuẩn BS / IEC (ví dụ: 5 lõi: Xanh / Nâu / Đen / Xám / Vàng-Xanh)



Thông số kỹ thuật: Shenghua NYY-FE Cables

Phần cắt ngang có thể tùy chỉnh: 1,5mm2 đến 630mm2

.

Tại sao các kiến trúc sư toàn cầu tin tưởng Shenghua

• Nghiên cứu trường hợp: Bệnh viện trẻ em Berlin: Từ chối 3 nhà cung cấp trước khi chọn dây cáp NYY-FE của Shenghua cho khả năng chống cháy 90 phút được xác minh bởi bên thứ ba
  1
  .
• Di sản 30 năm: sản xuất được chứng nhận CE / RoHS / CCC / KEMA với giao hàng toàn cầu 15 ngày
  5
  .
• Bền vững: Các vật liệu không chứa halogen làm giảm độc tính môi trường trong quá trình xử lý hoặc các sự cố cháy
  6

Ứng dụng: Cáp điện LSZH cách nhiệt XLPE được sử dụng cho dây điện nhà, nguồn cung cấp điện và các nhu cầu xây dựng khác.

Cáp chống cháy

225V SR Cáp báo cháy cách nhiệt & LSZH

300V Mica + LSZH Cáp báo cháy cách ly & LSZH

225 SR Cáp báo cháy cách ly & LSZH BMK*

Cáp báo cháy bao bọc 300/500V SR cách nhiệt & LSZH

300/500V Mica + XLPE cách nhiệt & LSZH bao phủ dây báo cháy

Các dây này được hình thành thành dây dẫn cuối cùng trong các máy thắt dây dưới sự giám sát chất lượng nghiêm ngặt.

Độ cách nhiệt: Hợp chất polyethylene liên kết chéo hoặc PVC được cách nhiệt trên các dây dẫn bằng quy trình ép.Các nguyên liệu thô và độ dày của cách điện được duy trì theo tiêu chuẩn và phù hợp với tiêu chuẩn IEC60502/BS7870 theo trường hợp có thể.

Xlpe Cáp điện cách điện được xác định bằng màu sắc hoặc số như sau:
Số lượng lõi
Mã màu cũ Mã màu mới theo BS
1 Đỏ hoặc Đen
2 Đỏ & Đen nâu, xanh dương
3 Màu đỏ, vàng, xanh nâu, đen, xám
4 Đỏ, Vàng, Xanh & Đen Xanh, Đen, Xám
5 Màu đỏ, vàng, xanh dương, đen, Y/G Màu xanh, nâu, đen, xám & Y/G

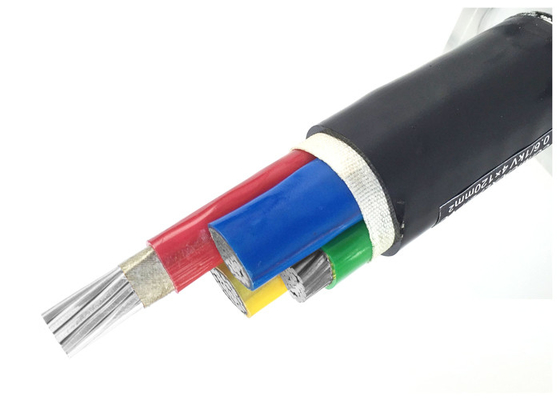

Thiết bị giáp: Khi yêu cầu thiết bị giáp, thiết bị giáp bao gồm một lớp dây thép galvanized / băng thép galvanized.
Bộ giáp được áp dụng theo đường xoắn ốc theo tiêu chuẩn.
Các cáp lõi đơn được bọc thép bằng dây nhôm hoặc dây đồng dựa trên yêu cầu.

Vỏ ngoài: Các cáp tiêu chuẩn được sản xuất bằng PVC đen được ép ra ngoài. Vỏ ngoài được đúc hoặc in với thông tin được yêu cầu bởi các tiêu chuẩn có liên quan.
Các hợp chất FR, FRLS, FRRT, LSF, MDPE đặc biệt được sử dụng để trang trí ngoài của cáp, để phù hợp với yêu cầu cụ thể của khách hàng.

Đặc điểm hoạt động

1, Nhiệt độ hoạt động cho phép lâu dài của dây dẫn cáp ≤ 70 °C
2Nhiệt độ hoạt động cao nhất của cáp trong trường hợp mạch ngắn (thời gian kéo dài lâu nhất không quá 5 giây): ≤300mm2 dây dẫn cáp ≤160°C, ≥300mm2 dây dẫn cáp ≤ 140°C.
3, Nhiệt độ đặt nên trên 0 °C, bán kính uốn cong cho phép của cáp: đối với cáp không được trang bị một lõi, không nên ít hơn 20 lần đường kính bên ngoài của nó; đối với cáp không được trang bị nhiều lõi,nên ít hơn 15 lần đường kính bên ngoài của nó
4, Với tính chất chống cháy,ZA,ZB,ZC,ZD là 4 loại
5, Sản phẩm áp dụng cho đường truyền và phân phối 50 Hz AC với điện áp định số 0,6/1KV
