Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Màu sắc: | tùy chỉnh | Kích thước: | 1.5mm2 -800mm2 |
|---|---|---|---|
| Điện áp định số: | 0,6/1kv | Khép kín: | PVC |
| Mẫu: | Tùy chọn | Số lõi: | 1,2,3,4,5 |
| nhiệt độ: | 90℃ | tập đoàn: | tập đoàn shenghua |
| Thương hiệu: | Cáp Sh | ||
| Làm nổi bật: | 1.5mm Cáp chống nhiệt,Cáp chống nhiệt 800mm,4 Cáp chống nhiệt lõi |
||

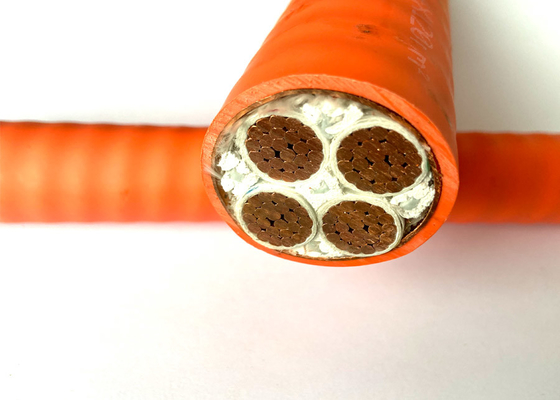

Cáp chịu nhiệt 4 lõi FRC điện 1.5mm - 800mm 90℃
Trong các môi trường có rủi ro cao như bệnh viện, đường hầm tàu điện ngầm và nhà máy hóa dầu, sự toàn vẹn của mạch trong đám cháy là không thể thương lượng. Shanghai Shenghua Power Group Cable giải quyết vấn đề này bằng cáp chống cháy 4 lõi LSOH FRC—được thiết kế để duy trì truyền tải điện ngay cả ở 1.000°C trong hơn 90 phút trong khi phát ra khói độc bằng không
Cáp của Shenghua vượt quá các tiêu chuẩn an toàn quốc tế:
| Tiết diện (mm²) | Đường kính ngoài (mm) | Khối lượng (kg/km) | Điện trở DC tối đa (Ω/km) | Định mức dòng điện (Không khí) |
|---|---|---|---|---|
| 4×1.5 | 14.4 | 241 | 12.1 | 20A |
| 4×120 | 52.5 | 5,374 | 0.153 | 285A |
| 4×240 | 73.1 | 10,569 | 0.0754 | 440A |
| Thông số kỹ thuật đầy đủ bao gồm hơn 35 cấu hình (1.5mm²–800mm²) với các tùy chọn vỏ bọc PVC/LSZH. |

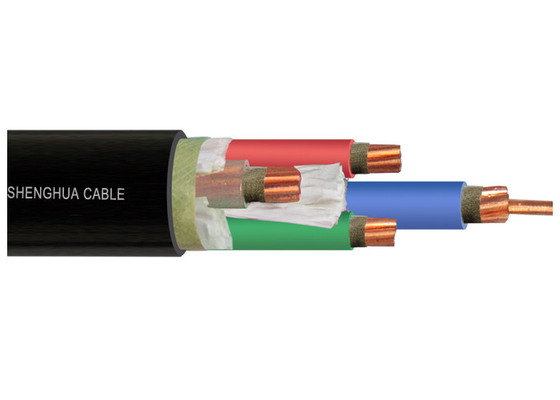

Cấu trúc cáp
Dây dẫn: Dây dẫn đồng linh hoạt loại 1,2,5
Màn hình: Băng mica
Cách điện: PVC hoặc LSZH PO
Vỏ bọc: PVC: (Tùy chọn)
Điện áp định mức: 450/750V
Tiêu chuẩn:
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
CE, CCC, KEMA
Kết cấu
Dây dẫn: Dây dẫn đồng bện tròn, phù hợp với IEC 60228 loại 2
Cách điện: XLPE/A
Lớp phủ bên trong: LSOH
Vỏ bọc: LSOH, màu đen
Lưu ý: Màu cách điện theo tiêu chuẩn hoặc yêu cầu của khách hàng
Ứng dụng
Được sử dụng cho các tòa nhà cao tầng, Bệnh viện, Nhà hát, Trạm điện, Đường hầm tàu điện ngầm hoặc Công nghiệp hóa dầu hoặc những nơi đặc biệt khác yêu cầu cáp sạch và an toàn không khói, không halogen.
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60227 IEC 60331, IEC 601034
Trung Quốc: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 0.6-KV
Nhiệt độ dây dẫn tối đa: bình thường (90°C), ngắn mạch không quá 5 giây (nhiệt độ cao nhất của dây dẫn không được quá 250°C)
Nhiệt độ môi trường tối thiểu: Cáp phải được làm nóng trước nếu nhiệt độ môi trường dưới 0°C
Bán kính uốn cong tối thiểu: cáp một lõi 20(d+D)±5%
Cáp đa lõi 15(d+D)±5%
Chứng chỉ
CE, RoHS, CCC, KEMA và nhiều chứng chỉ khác theo yêu cầu
| Tiết diện danh nghĩa của dây dẫn | Độ dày cách điện | Vỏ bọc | Xấp xỉ. | Xấp xỉ | Điện trở DC tối đa của dây dẫn (20°C) | Điện áp thử nghiệm | Định mức dòng điện | |
| mm2 | mm | Độ dày | O.D. | Khối lượng | Ω/km | A.C | ||
| mm | mm | kg/km | kV/5 phút | Trong không khí(A) | Trong đất(A) | |||
| 1×1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
Đặc tính vận hành
1, Nhiệt độ vận hành cho phép dài hạn của dây dẫn cáp ≤70°C
2, Nhiệt độ làm việc cao nhất của cáp trong trường hợp ngắn mạch (thời gian kéo dài nhất không quá 5 giây):≤300mm2 dây dẫn cáp ≤160°C, ≥300 mm2 dây dẫn cáp≤ 140°C.
3, Nhiệt độ đặt phải trên 0℃, Bán kính uốn cho phép của cáp: đối với cáp không bọc giáp một lõi, không được nhỏ hơn 20 lần đường kính ngoài của nó; đối với cáp không bọc giáp đa lõi, không được nhỏ hơn 15 lần đường kính ngoài của nó
4, Với đặc tính chống cháy, ZA, ZB, ZC, ZD là 4 loại
5, Sản phẩm này được áp dụng cho các đường dây truyền tải và phân phối AC 50 Hz với điện áp định mức là 0.6/1KV
Đóng gói và vận chuyển
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng. Việc đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp đều có thể góp phần làm chậm trễ và vượt quá chi phí của toàn bộ dự án.
Cáp được cung cấp trong các cuộn gỗ, hộp sóng và cuộn dây. Đầu cáp được bịt kín bằng băng keo tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi độ ẩm. Việc đánh dấu cần thiết sẽ được in bằng vật liệu chống thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
