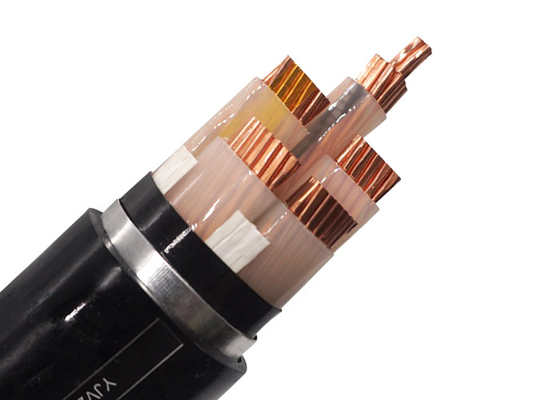

Shanghai Shenghua Cáp điện bọc thép áp trung bình, cáp điện bọc thép, thép nhôm

Cáp điện bọc thép trung thế, Cáp bọc thép dây nhôm

Tập đoàn Cáp Thượng Hải Shenghua: Cách mạng hóa phân phối điện với Cáp bọc thép dây nhôm (AWA) cho địa hình khắc nghiệt​​

Khi thị trường cáp trung thế toàn cầu tăng vọt lên ​​89,3 tỷ đô la vào năm 2032​​ (CAGR 4,9%)

, các dự án cơ sở hạ tầng đòi hỏi các loại cáp có thể chinh phục các môi trường khắc nghiệt mà không ảnh hưởng đến hiệu quả. ​​Tập đoàn Cáp Thượng Hải Shenghua​​ đáp ứng yêu cầu này bằng Cáp bọc thép dây nhôm (AWA) 3.6/6kV​​—được thiết kế cho các trục ngầm, độ rơi thẳng đứng và môi trường ăn mòn, nơi các loại cáp thông thường không hoạt động.

​​Thiết kế ba lớp bảo vệ cho các công trình đòi hỏi khắt khe​​

1. ​​Tính năng vượt trội của dây dẫn​​

   • ​​Đồng loại 2​​ (IEC 60228): Thiết kế bện chặt cân bằng độ dẫn điện (ví dụ: 1×500mm²: 8094 kg/km) và tính linh hoạt


   • ​​Cách điện XLPE​​: Chịu được hoạt động liên tục ở 90°C, tình huống khẩn cấp ở 130°C và ​​ngắn mạch ở 250°C (5 giây)​​—vượt trội hơn PVC 300% về tuổi thọ



2. ​​Đổi mới về lớp bọc thép​​

   • ​​Lớp bọc thép dây nhôm (AWA)​​: Nhẹ hơn 30% so với băng thép, chống ăn mòn trong môi trường nước muối/hóa chất đồng thời chịu được áp lực cơ học


   • ​​Bán kính uốn cong​​: ​​15× OD cáp​​ cho phép uốn cong chặt trong các trục và đường hầm



3. ​​Vỏ bọc an toàn với môi trường​​

   • ​​Vỏ bọc PVC ST2​​: Lớp ngoài màu đen tuân thủ IEC 60502, chống tia UV/dầu cho các phần tiếp xúc bề mặt



​​Hiệu suất toàn cầu được chứng nhận​​

• ​​Tiêu chuẩn​​: IEC 60502, GB/T 12706.1-2008, với chứng nhận CE/RoHS/KEMA


• ​​An toàn​​: Tùy chọn vỏ bọc LSOH (theo IEC 60502-2) để giảm phát thải độc hại trong không gian kín



​​Các ứng dụng nơi trọng lực gặp khó khăn​​

• ​​Trục đứng​​: Độ bền kéo của AWA hỗ trợ các công trình treo (ví dụ: thang máy khai thác).
• ​​Vùng dễ bị ngập lụt​​: Thiết kế chống thấm nước cho ống ngầm (đã thử nghiệm ở môi trường xung quanh -0°C)


• ​​Năng lượng tái tạo​​: XLPE chống lại ứng suất nhiệt trong rãnh trang trại năng lượng mặt trời và nền móng tuabin gió.

​​Tính ưu việt về kỹ thuật ở quy mô lớn​​

​​Tại sao Shenghua thống trị các dự án toàn cầu?​​

• ​​Vị thế trên thị trường​​: Nhà sản xuất cáp số 2 của Trung Quốc với ​​6 cơ sở sản xuất​​ và ​​xuất khẩu hàng năm hơn 500 triệu đô la​​
  1

  4
  .
• ​​Sự nhanh nhẹn của chuỗi cung ứng​​:
  • ​​Giao hàng trong 10 ngày​​ cho các đơn hàng 500km—nhanh hơn mức trung bình của ngành.
  • Các cuộn gỗ được niêm phong chống ẩm bằng băng BOPP
    4
    .
• ​​Cam kết dịch vụ​​:
  • ​​Bảo hành 12 tháng được hỗ trợ bởi PICC​​ bao gồm gỡ lỗi miễn phí.
  • ​​Hỗ trợ 24/7​​: Phản hồi toàn cầu trong 72 giờ (Thượng Hải: 24 giờ)

Dây dẫn: Dây dẫn đồng bện chặt, Cl.2 theo IEC 60228
Cách điện: XLPE (polyetylen liên kết ngang) định mức ở 90 OC
Lớp phủ bên trong: PVC

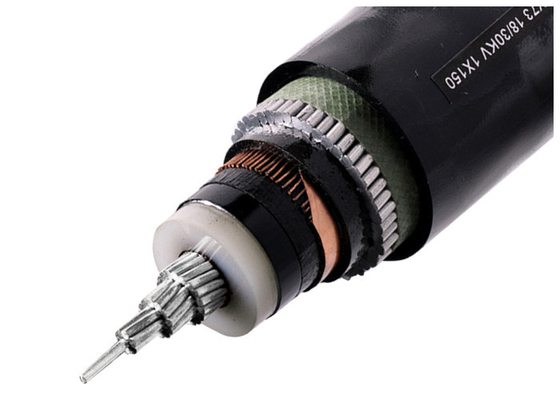

Bọc thép: Dây nhôm
Vỏ bọc: PVC loại ST2 theo IEC 60502, màu đen

Ký hiệu MÃ:

YJ: Cách điện XLPE

V: Vỏ bọc PVC

72: Bọc thép dây nhôm

Ứng dụng:

Thích hợp để sử dụng trong các đường dây phân phối điện có điện áp định mức 3.6/6KV. Để đặt trong trục, dưới nước và chênh lệch mức lớn, có thể chịu được áp lực cơ học bên ngoài và

lực kéo vừa phải.

Tiêu chuẩn:

Quốc tế: IEC 60502, IEC 60228

Trung Quốc: GB/T 12706.1-2008

Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu

Dữ liệu kỹ thuật:

Điện áp định mức: 0.6 / 1 kV

Nhiệt độ dây dẫn tối đa: trong điều kiện bình thường (90 OC), khẩn cấp (130OC) hoặc ngắn mạch không

quá 5 giây (250℃).

Nhiệt độ môi trường tối thiểu 0 OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định

Bán kính uốn cong tối thiểu: 15 x OD cáp

Chứng chỉ:

CE, RoHS, CCC, KEMA và nhiều chứng chỉ khác theo yêu cầu

Thông số kỹ thuật ngắn gọn:
