Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên mô hình: | Cáp điện bọc thép | Loại dây dẫn: | Đồng |
|---|---|---|---|
| Kích thước: | 6 ~ 1000 sqmm | Số lõi: | 1 |
| Khép kín: | PVC | Màu vỏ bọc: | Màu đen hoặc tùy chỉnh |
| Tiêu chuẩn: | IEC / BS / IS / VDE | Bảo hành: | hai năm |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp điện bọc thép đơn lõi,Cáp điện bọc thép 1kV,Cáp bọc thép không gỉ |
||

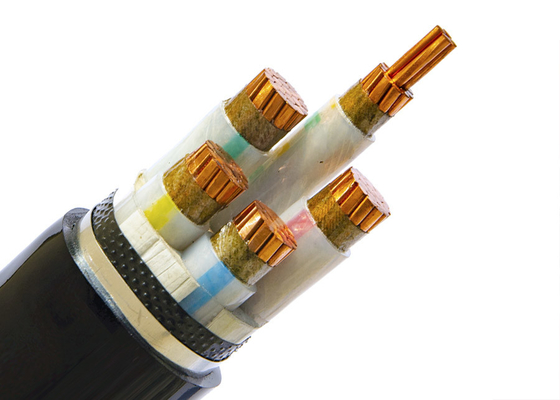

Năng lượng các dự án của bạn với dây cáp Shenghua 4 lõi 1KV Giải pháp bọc thép: Nơi độ bền đáp ứng tính bền vững
Trong một thời đại đòi hỏi cơ sở hạ tầng kiên cường và ý thức môi trường, Shanghai Shenghua Cable (Group) Co., Ltd. nổi lên như một nhà lãnh đạo toàn cầu trong các giải pháp điện tiên tiến.4-Core 1KV Steel Wire Armored (SWA) Cable của chúng tôi kết hợp bảo vệ cấp quân sự với đổi mới môi trường Được thiết kế cho mạng lưới truyền tải và phân phối điện quan trọng trên toàn thế giới.
Hệ thống phòng thủ 3 lớp.
Tiêu chuẩn toàn cầu được chứng nhận
Phù hợp với:
Được triển khai trong các môi trường rủi ro cao:
Xây dựng
Hướng dẫn: Hướng dẫn đồng sưởi theo IEC 60228
≤6mm2 rắn (thể loại 1) hoặc rải rác (thể loại 2)
>6mm2 (tầng 2)
Máy dẫn linh hoạt (cấp 5) tùy chọn.
Độ cách nhiệt: XLPE ((polyethylene liên kết chéo) được xác định ở nhiệt độ 75 °C
Màn hình kim loại tùy chọn: băng đồng hoặc dây đồng đan hợp tùy chọn
Thiết bị giáp tùy chọn: :Lan nhôm hoặc băng thép không gỉ cho cáp lõi đơn, Làn thép hoặc băng thép cho cáp đa lõi
Vỏ: PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen hoặc màu đỏ hoặc tùy chỉnh
Ứng dụng
Sản phẩm này có thể áp dụng cho định tuyến cố định trong mạng phân phối điện hoặc thiết bị công nghiệp với điện áp định số tần số điện năng từ 1kV trở xuống.
Để đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không phải là lực cơ học bên ngoài.
Tiêu chuẩn ứng dụng: Tiêu chuẩn IEC/BS/UL/GB
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228, (IEC 60332-3 chỉ dành cho loại FR)
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho loại FR)
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định số:0.6/1kV Điện áp thấp
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (75 °C), khẩn cấp (130 °C) hoặc mạch ngắn không quá 5 s (160 °C).
Nhiệt độ môi trường tối thiểu 0 oC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Khoảng uốn cong tối thiểu: 20 x O.D cáp cho lõi đơn không có áo giáp
15 x cáp O.D cho đa lõi mà không có giáp
15 x cáp O.D cho một lõi với áo giáp
12 x cáp O.D cho đa lõi với áo giáp
Giấy chứng nhận
ISO,CE, KEMA,IEC, RoHS, CCC, P3C và nhiều hơn nữa theo yêu cầu
Các thông số kỹ thuật
| Tên. Màn cắt ngang của dây dẫn | Số dây / Dia của dây dẫn | Độ dày cách nhiệt | Độ dày lớp phủ bên trong | Độ dày băng thép | Độ dày vỏ | Khoảng. | Ước tính.Trọng lượng | Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | ||
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) | |
| 1 × 25 | 7/2.14 | 0.9 | 1.0 | 2 x 0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2.52 | 0.9 | 1.0 | 2 x 0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2.52 | 1.0 | 1.0 | 2 x 0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2.52 | 1.1 | 1.0 | 2 x 0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2.52 | 1.1 | 1.0 | 2 x 0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24 giờ 24 giờ.52 | 1.2 | 1.0 | 2 x 0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2.52 | 1.4 | 1.0 | 2 x 0.2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2.52 | 1.6 | 1.0 | 2 x 0.5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2.52 | 1.7 | 1.0 | 2 x 0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2.52 | 1.8 | 1.0 | 2 x 0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2.97 | 2.0 | 1.2 | 2 x 0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3.23 | 2.2 | 1.2 | 2 x 0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3.50 | 2.4 | 1.2 | 2 x 0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
Bao bì và vận chuyển
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí quá mức của dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
