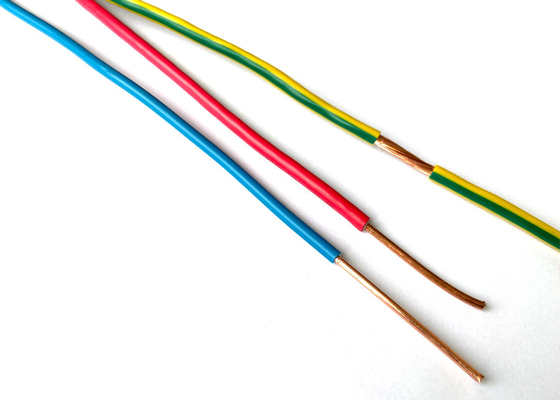

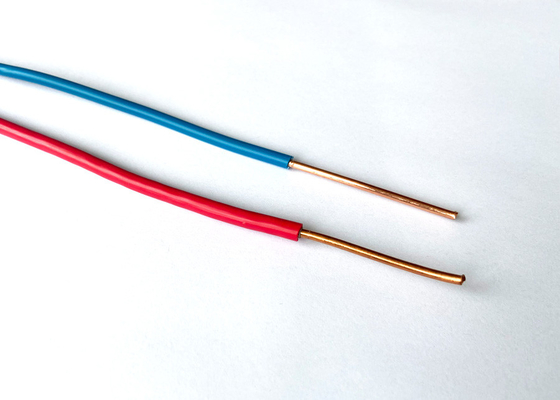

shanghai shenghua nhóm cáp 3 lõi 2.5mm dây linh hoạt với PVC cách nhiệt và áo khoác đa lõi đồng dây dẫn

Dây mềm 3 lõi 2.5mm với cáp dẫn điện bằng đồng nhiều lõi cách điện và vỏ PVC

Kỹ thuật xuất sắc: Cung cấp năng lượng chính xác trong Tự động hóa công nghiệp

Shanghai Shenghua Cable (Group) Co., Ltd.—đứng thứ #2 trong số các nhà sản xuất cáp của Trung Quốc với sản lượng hàng năm 110.000 km và 21 nhà máy được chứng nhận ISO—xác định lại độ tin cậy với Cáp dẫn điện bằng đồng mềm 3×2.5mm (H05VV-F) của mình. Được thiết kế cho tủ điện, bộ điều khiển động cơ và bảng thiết bị, giải pháp được chứng nhận IEC 60227 này kết hợp tính linh hoạt cực cao, độ bền và an toàn để đáp ứng các yêu cầu của môi trường công nghiệp rung động cao trên toàn cầu

1. Kết cấu tiên tiến cho các ứng dụng quan trọng

• Dây dẫn cực kỳ linh hoạt:
  • Đồng loại 5 (IEC 60228): Dây dẫn bện (ví dụ: 3×49/0.25mm cho 2.5mm² ) cho phép uốn cong 360°, giảm mỏi trong các thiết lập động như cánh tay robot hoặc máy móc di chuyển


  • Điện trở thấp: Mất năng lượng tối thiểu (ví dụ: 0.387 Ω/km đối với biến thể 50mm²), tăng cường hiệu quả trong phân phối điện


• Bảo vệ ba lớp:
  • Cách điện PVC/D: Chịu được tải liên tục 70°C và tiếp xúc hóa chất (ví dụ: dầu, dung môi) trong các bảng công nghiệp.
  • Vỏ PVC-ST5: Chống cháy và chống mài mòn, giảm lan truyền lửa đến 80% trong tủ điện kín


• Thiết kế tiết kiệm không gian:
  • Bán kính uốn 6× OD: Phù hợp với ống dẫn chật hẹp và tủ điều khiển đông đúc (ví dụ: 11.4mm OD cho 3×2.5mm²).
  • Kết cấu nhẹ: Trọng lượng 162 kg/km (3×2.5mm²) đơn giản hóa việc lắp đặt 40% so với cáp bọc thép



2. Hiệu suất & An toàn được chứng nhận

• Tuân thủ toàn cầu:
  • Tiêu chuẩn: IEC 60227, GB/T 5023-2008, với chứng nhận BS/DIN/ICEA tùy chọn.
  • Chứng nhận: CE, RoHS, CCC, KEMA—đảm bảo khả năng tiếp cận thị trường EU/UKCA


• An toàn điện:
  • Định mức 300/500V: Tối ưu hóa cho các mạch điều khiển điện áp thấp.
  • Khả năng phục hồi ngắn mạch: Chịu được 160°C trong 5 giây trong khi xảy ra lỗi.

3. Thông số kỹ thuật (Dòng H05VV-F)

4. Các ứng dụng xác định lại độ tin cậy

• Bộ khởi động & Bộ điều khiển động cơ: Dây dẫn linh hoạt hấp thụ rung động trong hệ thống HVAC và băng tải.
• Thiết bị chỉnh lưu: Cách điện PVC/D chống lại ứng suất nhiệt trong các bộ chuyển đổi điện.
• Tích hợp năng lượng tái tạo: Kết nối bộ biến tần năng lượng mặt trời trong tủ điện (dung sai 70°C)



5. Tại sao các nhà lãnh đạo ngành công nghiệp toàn cầu chọn Shenghua?

• Khả năng sản xuất:
  • 80+ Loại cáp: Từ truyền tải điện đến các giải pháp siêu dẫn (ví dụ: cáp 35kV hàng đầu thế giới)
    2

    3
    .
  • Chính sách không lỗi: QC nghiêm ngặt phù hợp với IEC 60227 và GB/T 5023
    1
    .
• Tính linh hoạt của chuỗi cung ứng:
  • Giao hàng toàn cầu trong 10 ngày: Cuộn niêm phong độ ẩm bằng băng BOPP + nắp hút ẩm
    1
    .
• Hỗ trợ chưa từng có:
  • Đường dây nóng kỹ thuật 24/7: Phản hồi toàn cầu trong 72 giờ (24 giờ tại Thượng Hải).
  • Bảo hành được hỗ trợ bởi PICC: Bảo hành 12 tháng bao gồm gỡ lỗi miễn phí

Mô tả

Dây bọc PVC thông thường
Ký hiệu mã: 60227 IEC53 (Quốc tế), RVV(H05VV-F) 300/500V(Trung Quốc)
Kết cấu
①   Dây dẫn: Dây dẫn bằng đồng mềm, phù hợp với IEC 60228 loại 5
②   Cách điện: PVC/D
③   Vỏ: PVC loại ST5

Ứng dụng

Được sử dụng trong bảng điều khiển chuyển mạch, rơ le và thiết bị đo lường của tủ điện và cho các mục đích như đầu nối bên trong trong thiết bị chỉnh lưu, bộ khởi động động cơ và bộ điều khiển.
Tiêu chuẩn
Quốc tế: IEC 60227
Trung Quốc: GB/T 5023-2008
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 300/500 V
Nhiệt độ dây dẫn tối đa khi sử dụng bình thường: 70℃
Bán kính uốn cong tối thiểu: 6 x OD cáp
Chứng chỉ
CE, RoHS, CCC, KEMA và nhiều chứng chỉ khác theo yêu cầu
