Shenghua 21/35kV nhôm XLPE cáp điện cho sử dụng công nghiệp

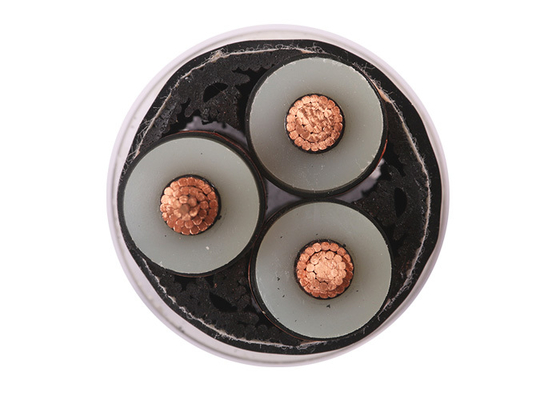

Hình ảnh lớn : Shenghua 21/35kV nhôm XLPE cáp điện cho sử dụng công nghiệp

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Thượng Hải, Trung Quốc
Hàng hiệu:	SHANCABLE
Chứng nhận:	ISO,CE,IEC,TUV,KEMA
Số mô hình:	YJLV 21-35KV

Thanh toán:

Số lượng đặt hàng tối thiểu:	Có thể đàm phán
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	Trống gỗ
Thời gian giao hàng:	10 NGÀY
Điều khoản thanh toán:	L/C,T/T
Khả năng cung cấp:	100KM/Tuần

Tiếp xúc

Chi tiết sản phẩm

Nhạc trưởng:	Dây dẫn nhôm bị mắc kẹt nhỏ gọn, Cl.2 theo IEC 60228	Khép kín:	XLPE (polyetylen liên kết chéo) được xếp hạng ở 90 oC
Mẫu:	miễn phí	màu cách nhiệt:	Đỏ, Vàng, Xanh
vỏ bọc:	PVC hoặc FR-PVC TYPE ST2 đến IEC 60502, Đen	Màn hình:	băng đồng
tập đoàn:	tập đoàn shenghua	Thương hiệu:	Cáp Sh
Làm nổi bật:	Cáp điện nhôm 21/35kV , Cáp công nghiệp cách nhiệt XLPE , cáp điện nhôm cao áp

Shenghua 21/35kV Aluminium XLPE Cable

Đặc điểm sản phẩm

Thuộc tính	Giá trị
Hướng dẫn viên	Đường dẫn nhôm nhỏ gọn, Cl.2 theo IEC 60228
Khép kín	XLPE ((polyethylene liên kết chéo) có nhiệt độ 90 °C
Mẫu	Miễn phí
Màu cách nhiệt	Màu đỏ, vàng, xanh dương
Lớp vỏ	PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen
Màn hình	Dây băng đồng
Công ty	Tập đoàn Shenghua
Thương hiệu	Sh Cáp

Ba lõi ống dẫn nhôm XLPE Cáp điện cách nhiệt Điện áp trung bình 21/35kV

Được thiết kế cho chiến tranh địa chất

Tiêu chuẩn chất dẫn nhôm:Nhựa nhôm nhỏ gọn (IEC 60228 lớp 2) giảm chi phí lắp đặt 40% so với đồng với điện trở cực thấp (0,0778Ω / km cho 3 × 400mm2)
Khả năng miễn dịch nhiệt:Độ cách nhiệt XLPE được sửa đổi bằng nano chịu tải liên tục 90 °C, 250 °C / 5s mạch ngắn và phân hủy UV / ozone
Kiến trúc phòng thủ ba lá chắn:Màn hình băng đồng chặn nhiễu điện từ từ các trạm phụ
Bộ giáp vỏ:FR-PVC (IEC 60502 ST2) với độ dày 3,1mm chống trầy mòn đá, phun muối và xâm nhập mối

Hiệu suất trong môi trường cực đoan

Kịch bản đe dọa	Giải pháp Shenghua	Hiệu suất được chứng nhận
Cáp động đất	Khoảng uốn cong tối thiểu 15 × OD (hơn lõi)	Thấm rung 12G (hầm tàu cao tốc Nhật Bản)
Các trạm phụ ven biển	Các niêm phong XLPE hermetic + vỏ trung hòa muối	0.164Ω/km kháng cự (3×185mm2); hoạt động 90 °C ở độ ẩm 95%
Thác đá khai thác	Áo giáp băng thép (YJV32) + chất lấp chống va chạm	Sống sót sau va chạm 3 tấn; chi phí bảo trì ↓45% ở Zambia Copperbelt
Khí lưới Bắc Cực	Vỏ LSOH hạng Bắc Cực (khả năng linh hoạt ở -40 °C)	Trượt thử IEC 62930 ở nhiệt độ -40 °C

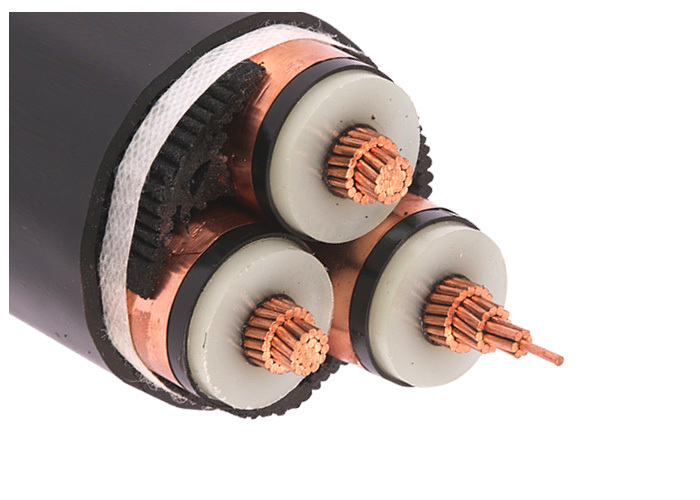

Chi tiết xây dựng

Hướng dẫn: Hướng dẫn nhôm có sợi nhỏ gọn, Cl.2 theo IEC 60228
Màn hình dẫn: bán dẫn
Độ cách nhiệt: XLPE (polyethylene liên kết chéo) ở nhiệt độ 90 °C
Màn hình cách nhiệt: bán dẫn
Màn hình: băng đồng
Vỏ: PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen

Ứng dụng

Để đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không phải là lực cơ học bên ngoài. Không cho phép đặt cáp lõi duy nhất trong ống từ.

Tiêu chuẩn

Quốc tế: IEC 60502-1, IEC 60228
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho ZR-YJV)
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu

Dữ liệu kỹ thuật

Điện áp số: 21/35 ((36) kV
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (90 °C), khẩn cấp (130 °C) hoặc mạch ngắn không quá 5 giây (250 °C)
Nhiệt độ môi trường tối thiểu 0 °C, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Khoảng uốn cong tối thiểu: 20 x O.D cáp cho một lõi, 15 x O.D cáp cho nhiều lõi

Giấy chứng nhận

CE, RoHS, KEMA và nhiều hơn nữa theo yêu cầu

Các mặt hàng thương mại

MOQ: 200m
Điều khoản thanh toán: 30% T/T trước khi sản xuất, 70% T/T trước khi giao hàng
Bao bì: Thùng sắt gỗ

Thông số kỹ thuật

Tên. Màn cắt ngang của dây dẫn	Số dây / Dia của dây dẫn	Độ dày cách nhiệt	Độ dày vỏ	Khoảng.	Đánh nặng	Max. DC kháng của chất dẫn (20°C)	Kiểm tra điện áp AC	Lưu ý hiện tại (A)	Tỷ lệ hiện tại trong đất (A)
1 × 50	10/2.52	9.3	2	37.0	1360	0.641	73.5	170	165
1 × 70	14/2.52	9.3	2.5	38.0	1471	0.443	73.5	210	200
1 × 95	19/2.52	9.3	2.5	40.0	1605	0.320	73.5	255	240
1 × 120	24 giờ 24 giờ.52	9.3	2.5	42.0	1756	0.253	73.5	290	270
1 × 150	30/2.52	9.3	2.5	44.0	1910	0.206	73.5	330	305
1 × 185	37/2.52	9.3	2.5	45.0	2102	0.1640	73.5	380	345
1 × 240	48/2.52	9.3	2.5	48.0	2395	0.1250	73.5	435	400
1 × 300	61/2.52	9.3	3	50.0	2672	0.1000	73.5	510	455
1 × 400	61/2.97	9.3	3	53.0	3094	0.0778	73.5	595	525
1 × 500	61/3.23	9.3	3	55.0	3595	0.0605	73.5	690	600
1 × 630	61/3.50	9.3	3.1	60.0	4193	0.0469	73.5	800	680
1 × 800	91/3.20	5.5	3.1	65	4792	0.0367	73.5	920	770
1 × 1000	91/3.75	5.5	3.2	70	5581	0.0291	73.5	1040	860
3 × 50	10/2.52	9.3	3.5	76.0	4492	0.641	73.5	145	170
3 × 70	14/2.52	9.3	3.6	80.0	5000	0.443	73.5	190	190
3 × 95	19/2.52	9.3	3.7	83.0	5533	0.320	73.5	215	230
3 × 120	24 giờ 24 giờ.52	9.3	3.8	86.0	6054	0.253	73.5	240	255
3 × 150	30/2.52	9.3	3.9	89.0	6593	0.206	73.5	280	295
3 × 185	37/2.52	9.3	4.0	93.0	7255	0.1640	73.5	310	330
3 × 240	48/2.52	9.3	4.2	98.0	8216	0.1250	73.5	365	380
3 × 300	61/2.52	9.3	4.3	102.0	9248	0.1000	73.5	430	435
3 × 400	61/2.97	9.3	4.6	110.0	10663	0.0778	73.5	485	500
