Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhạc trưởng: | Dây dẫn nhôm, Cl.2 Theo IEC 60228 | Khép kín: | XLPE (polyetylen liên kết chéo) được xếp hạng ở 90 oC |
|---|---|---|---|
| Ưu điểm: | Kháng chiến | Điện áp: | trung thế |
| Nhiệt độ hoạt động: | 90 độ | vỏ bọc: | PVC hoặc FR-PVC TYPE ST2 đến IEC 60502, Đen |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp chống ăn mòn XLPE,Shenghua Cable XLPE Cable cách nhiệt,Cáp cách điện 15kV XLPE |
||

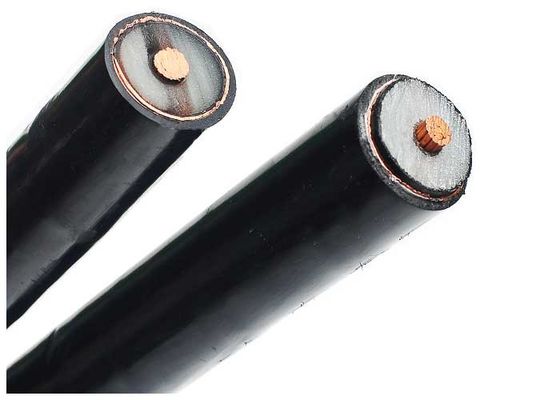

Cáp điện lực cách điện XLPE trung thế 8.7/15kV Chống ăn mòn
Trong các ngành công nghiệp nơi độ tin cậy của nguồn điện và tuổi thọ của cơ sở hạ tầng là yếu tố quan trọng hàng đầu, Tập đoàn Cáp Thượng Hải Shenghua—được xếp hạng trong số các nhà sản xuất cáp hàng đầu của Trung Quốc với xuất khẩu sang hơn 30 quốc gia—cung cấp sự xuất sắc về kỹ thuật với Cáp điện lực cách điện XLPE 8.7/15kV của mình. Được thiết kế cho các ứng dụng điện áp trung bình, các loại cáp này kết hợp khả năng chống ăn mòn tiên tiến, độ ổn định nhiệt vượt trội và tuân thủ các tiêu chuẩn toàn cầu, khiến chúng trở thành xương sống của các mạng phân phối điện mạnh mẽ.
Cáp của Shenghua tận dụng kỹ thuật chính xác để chinh phục các môi trường khắc nghiệt:
Thiết kế này kéo dài tuổi thọ phục vụ hơn 50 năm trong các nhà máy hóa dầu, địa điểm ven biển và hoạt động khai thác mỏ.
Shenghua tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt:
Lưới điện: Mạng phân phối ngầm với khả năng chôn trực tiếp
Thông số kỹ thuật: Hiệu suất được định lượng
Ruột dẫn (mm²)
| Độ dày cách điện (mm) | Điện trở DC tối đa (Ω/km) | Định mức dòng điện (A) | 3 × 120 |
|---|---|---|---|
| 24/2.52 | 3.8 | 30.5 | 3 × 240 |
| 48/2.52 | 3.8 | 30.5 | 3 × 400 |
| 61/2.97 | 3.8 | 485 (Không khí) / 440 (Đất) | Các mặt cắt ngang lớn hơn (ví dụ: 400mm²) hỗ trợ các trạm biến áp hoặc các ngành công nghiệp nặng đòi hỏi tải 485A. |
Tại sao nên chọn Tập đoàn Cáp Shenghua?
Cáp này được sử dụng cho các công trình cố định, chẳng hạn như mạng phân phối hoặc các công trình công nghiệp. Nó có thể được lắp đặt trong ống cáp, rãnh hoặc chôn trực tiếp trong lòng đất.
Kết cấu Cáp điện lực cách điện XLPE
Lớp chắn dẫn điện: Bán dẫn
Cách điện: XLPE (polyethylene liên kết ngang) được đánh giá ở 90 OC
Lớp chắn cách điện: Bán dẫn
Lớp chắn: Băng đồng
Vỏ bọc: PVC hoặc FR-PVC loại ST2 theo IEC 60502, màu đen
Tiêu chuẩn Cáp điện lực cách điện XLPE
Quốc tế: IEC 60502-2, IEC 60228,
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho ZR-YJV)
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 8.7/15kV
Nhiệt độ ruột dẫn tối đa: trong điều kiện bình thường (90 OC), khẩn cấp (130OC) hoặc ngắn mạch không quá 5 giây (250℃).
Nhiệt độ môi trường tối thiểu 0 OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Bán kính uốn cong tối thiểu: 20 x OD cáp cho lõi đơn
15 x OD cáp cho đa lõi
Chứng chỉ
CE, RoHS, KEMA và nhiều chứng chỉ khác theo yêu cầu
Mặt hàng thương mại: MOQ: 200m
Điều khoản thanh toán: 30% T/T trước khi sản xuất, 70% T/T trước khi giao hàng
Đóng gói: Trống sắt gỗ
Thông số kỹ thuật Cáp điện lực cách điện XLPE
Tiết diện danh nghĩa của ruột dẫn
| Số sợi/Đường kính của ruột dẫn | Độ dày cách điện | Độ dày vỏ bọc | Xấp xỉ OD. | Xấp xỉ. |
Trọng lượng Điện trở DC tối đa của ruột dẫn (20 ℃) |
Điện áp thử nghiệm A.C | Định mức dòng điện | mm2 | |
| pc/mm | mm | (mm) | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) | 3 × 25 |
| 7/2.14 | 4.5 | 3.8 | 46.0 | 2072 | 1.2 | 30.5 | 485 | 100 | 3 × 35 |
| 7/2.52 | 4.5 | 3.8 | 48.0 | 2334 | 0.868 | 30.5 | 485 | 120 | 3 × 50 |
| 10/2.52 | 4.5 | 3.8 | 51.0 | 2598 | 0.641 | 30.5 | 485 | 140 | 3 × 70 |
| 14/2.52 | 4.5 | 3.8 | 55.0 | 2895 | 0.443 | 30.5 | 485 | 3 × 95 | 3 × 95 |
| 19/2.52 | 4.5 | 3.8 | 58.0 | 3462 | 0.32 | 30.5 | 485 | 210 | 3 × 120 |
| 24/2.52 | 4.5 | 3.8 | 61.0 | 3888 | 0.253 | 30.5 | 485 | 3 × 150 | 3 × 150 |
| 30/2.52 | 4.5 | 3.8 | 64.0 | 4416 | 0.206 | 30.5 | 485 | 260 | 3 × 185 |
| 37/2.52 | 4.5 | 3.8 | 68.0 | 4935 | 0.164 | 30.5 | 485 | 300 | 3 × 240 |
| 48/2.52 | 4.5 | 3.8 | 73.0 | 5712 | 0.125 | 30.5 | 485 | 345 | 3 × 300 |
| 61/2.52 | 4.5 | 3.8 | 77.0 | 6577 | 0. 1 | 30.5 | 485 | 390 | 3 × 400 |
| 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 | |
