Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại: | Cáp điện cách điện XLPE | Tính năng: | Điện áp thấp |
|---|---|---|---|
| Màn hình dây dẫn:: | bán dẫn | Mẫu: | miễn phí |
| màu cách nhiệt: | Vàng xanh | Advnatage: | Chống mài mòn |
| vỏ bọc: | PVC hoặc FR-PVC TYPE ST2 đến IEC 60502, Đen | Màn hình: | băng đồng |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp điện cách nhiệt 36Kv XLPE,Kháng mài XLPE Cáp điện cách nhiệt,Cáp điện cách nhiệt điện áp thấp XLPE |
||

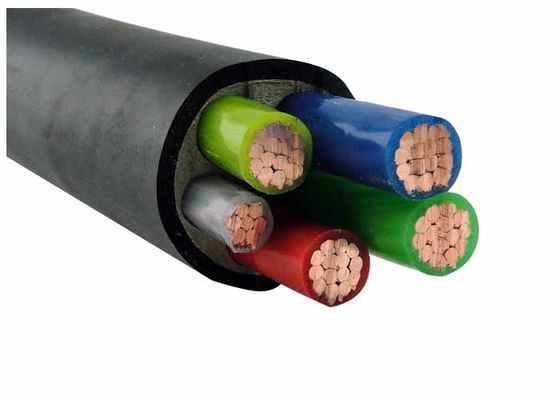

Điện áp thấp XLPE Cáp điện cách nhiệt 21/35 ((36)Kv Kháng mòn
Trong một thời đại mà hiệu quả năng lượng và độ bền cơ sở hạ tầng là tối quan trọng, Tập đoàn cáp Thượng Hải Shenghua cung cấp các giải pháp tiên tiến với các cáp điện cách nhiệt 21/35kV XLPE.Được thiết kế cho các ứng dụng điện áp thấp, các dây cáp này kết hợp hiệu suất điện vượt trội, khả năng chống mòn đặc biệt và tuân thủ các tiêu chuẩn toàn cầu làm cho chúng trở thành sự lựa chọn lý tưởng cho các mạng truyền tải điện hiện đại.
Các dây cáp của Shenghua vượt trội trong các yêu cầu hoạt động nghiêm ngặt:
Các tính chất này đảm bảo tuổi thọ trong môi trường khắc nghiệt từ các nhà máy công nghiệp đến các khu vực ven biển có độ mặn cao hoặc tiếp xúc với hóa chất.
Mỗi cáp Shenghua XLPE đều được thiết kế chính xác:
Thiết kế này giảm thiểu mất năng lượng 30% so với cáp PVC truyền thống và kéo dài tuổi thọ hơn 50 năm
Shenghua tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt:
Dữ liệu chính cho các cáp nhôm 4 lõi của Shenghua:
| Đường dẫn (mm2) | Độ dày cách nhiệt (mm) | Max. DC Resistance (Ω/km) | Xếp hạng hiện tại (A) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (không khí) / 240 (đất) |
| 4 × 240 | 1.7 | 0.125 | 345 (không khí) / 355 (đất) |
| 4 × 400 | 2.0 | 0.078 | 445 (Không khí/Đất) |
Màn cắt ngang cao hơn (ví dụ: 400mm2) cho phép truyền điện hiệu quả trong các trung tâm dữ liệu hoặc trạm phụ lưới.
Các dây cáp của Shenghua được tin cậy trên toàn cầu cho:
Ứng dụng cáp điện cách nhiệt XLPE
Sản phẩm được sử dụng trong đường truyền và phân phối điện ở điện áp lên. Nó không chỉ có tính chất điện, cơ học tuyệt vời,nhưng cũng có khả năng chống ăn mòn hóa học mạnh mẽ, lão hóa do nhiệt và căng thẳng môi trường.
Xây dựng cáp điện cách nhiệt XLPE
Hướng dẫn: Hướng dẫn nhôm có chuỗi nhỏ gọn, Cl.2 theo IEC 60228
Độ cách nhiệt: XLPE (polyethylene liên kết chéo) với 90 OC
Vỏ: PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen
Tiêu chuẩn cáp điện cách nhiệt XLPE
Quốc tế: IEC 60502-1, IEC 60228,
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho ZR-YJLV)
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật về cáp điện cách nhiệt XLPE
Điện áp số: 21/35 ((36) kV
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (90 oC), khẩn cấp (130 oC) hoặc mạch ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu 0 oC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. bán kính uốn cong: 20 x cáp O.D cho một lõi
15 x cáp O.D cho đa lõi
Các thông số kỹ thuật về cáp điện cách điện XLPE
| Tên. Màn cắt ngang của dây dẫn | Số dây / Dia của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ | Khoảng. | Khoảng. Trọng lượng | Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) |
| 4 × 4 | Một nửa.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | Một nửa.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24 giờ 24 giờ.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
