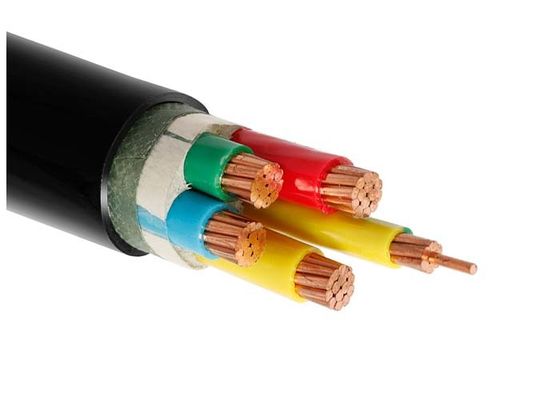

Cáp điện lực cách điện XLPE 3 lõi 3Cx300 vỏ PVC của Tập đoàn Cáp Thượng Hải Shenghua

Cáp điện 3 lõi đồng, cách điện XLPE 26/35KV 3Cx300

Cung cấp năng lượng cho Cơ sở hạ tầng quan trọng: Giải pháp cáp 35kV XLPE của Shanghai Shenghua cho độ tin cậy cao áp

Trong các hệ thống truyền tải điện năng có rủi ro cao—từ các trạm biến áp đô thị đến các dự án công nghiệp lớn—sự ổn định điện áp và an toàn vận hành xác định sự thành công. Tập đoàn Cáp Thượng Hải Shenghua thiết kế khả năng phục hồi không khoan nhượng với Cáp điện cách điện XLPE 26/35kV 3Cx300, có các ruột dẫn bằng đồng ba lớp và lớp bọc thép cấp công nghiệp cho các mạng lưới điện quan trọng.

Kỹ thuật xuất sắc: Sự khác biệt của Shenghua

Kiến trúc phòng thủ đa lớp

1. Ruột dẫn: Đồng bện loại 2 (tuân thủ IEC 60228) đảm bảo độ dẫn điện và tính linh hoạt tối ưu, giảm thiểu tổn thất điện trở ở các mặt cắt ngang 300mm²


2. Che chắn EMI: Các lớp bán dẫn đùn kép + lớp băng đồng trung hòa nhiễu điện từ từ máy biến áp hoặc máy móc hạng nặng


3. Cách điện: Lõi XLPE chịu được các đỉnh ngắn mạch 250°C (5 giây) và hoạt động liên tục ở 90°C—khả năng chịu nhiệt cao hơn 40% so với các lựa chọn thay thế PVC


4. Vỏ bọc: Các tùy chọn PVC chống cháy (FR-PVC) tuân thủ EN 60332-1-2, ngăn chặn sự lan truyền của lửa trong đường hầm hoặc nhà máy công nghiệp



Tiêu chuẩn hiệu suất: Nơi Shenghua chiếm ưu thế

Ứng dụng yêu cầu cáp 35kV XLPE

1. Lưới điện đô thị
   Cáp Shenghua chôn trực tiếp (bọc thép STA/SWA) ngăn ngừa nén đất và hư hại do loài gặm nhấm trong mạng lưới tàu điện ngầm và bệnh viện, với vỏ bọc LSOH làm giảm khói độc trong đám cháy


2. Công nghiệp nặng
   Ruột dẫn bằng đồng xử lý các mặt cắt ngang 300mm² cho hệ thống cần cẩu và máy nén khí trong nhà máy thép—hỗ trợ dòng ngắn mạch 600A+


3. Trang trại năng lượng tái tạo
   Cách điện XLPE chống lại sự xuống cấp do muối/UV, trong khi vỏ bọc FR-PVC bảo vệ chống mài mòn trong các công trình rãnh gió/năng lượng mặt trời



Tại sao các kỹ sư toàn cầu tin tưởng Shenghua

• Hơn 40 năm kinh nghiệm: Tùy chỉnh OEM cho điện áp (3,6kV–36kV), bọc thép (STA/SWA) và vỏ bọc (PVC/LSOH/FR-PVC)


• Chứng nhận toàn cầu: KEMA, CE, RoHS, GB/T 12706.2, với bảo hành 12 tháng do PICC hậu thuẫn


• Triển khai nhanh chóng: Đóng gói bằng trống gỗ/thép với niêm phong chống ẩm; Giao hàng trong 7–15 ngày đối với các dự án khẩn cấp


• Tính bền vững: Vật liệu tuân thủ RoHS làm giảm tác động đến môi trường mà không ảnh hưởng đến độ bền

Cấu tạo

Ruột dẫn: Ruột dẫn đồng bện Class2

Lớp chắn ruột dẫn: Bán dẫn

Cách điện: Cách điện XLPE

Lớp chắn cách điện: Bán dẫn

Lớp chắn: Băng đồng

Vỏ bọc: PVC hoặc PVC chống cháy

Màu cách điện: Đỏ, Vàng, Xanh lam

Màu vỏ bọc ngoài: Đen.

Ứng dụng

Cáp trung thế có thể được chọn để đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không chịu lực cơ học bên ngoài. Không được phép đặt cáp một lõi trong ống dẫn từ tính.

Tiêu chuẩn

Quốc tế: IEC 60502-2, IEC 60228, VDE, ASTM, BS

Loại cáp: CU/XLPE/CTS/PVC-26/35 KV 3Cx300 SQMM

Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu

Dữ liệu kỹ thuật

Điện áp định mức: 26/35(40.5)KV

Nhiệt độ ruột dẫn tối đa: trong điều kiện bình thường (90 OC), khẩn cấp (130OC) hoặc ngắn mạch không quá 5 giây (250℃).

Nhiệt độ môi trường tối thiểu 0 OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định

Bán kính uốn tối thiểu: 20 x đường kính ngoài của cáp đối với cáp một lõi

15 x đường kính ngoài của cáp đối với cáp nhiều lõi

Chứng chỉ

CE, RoHS, KEMA và nhiều chứng chỉ khác theo yêu cầu

Mặt hàng thương mại: Cảng FOB Thượng Hải hoặc cảng CIF theo yêu cầu. MOQ: 800m

Điều khoản thanh toán: 30% T/T trước khi sản xuất, 70% T/T trước khi giao hàng

Đóng gói: Thùng gỗ sắt, thùng gỗ thép nguyên chiếc nếu khách hàng yêu cầu.

Thông số kỹ thuật
