Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Giai đoạn conduxtor: | Nhôm | Dây dẫn trung tính: | hợp kim nhôm |
|---|---|---|---|
| Khép kín: | XLPE | Điện áp định số: | 0,6/1kv |
| Lõi nos: | 4 | Ứng dụng: | Đường dây điện trên cao |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |
| Làm nổi bật: | Cáp điện trên không,Cáp điện Shenghua,1 Cáp liên kết trên không |
||

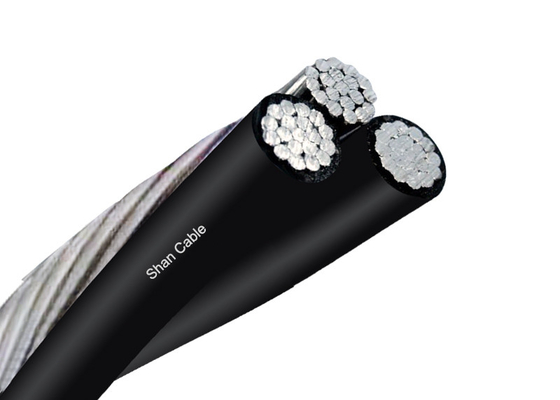

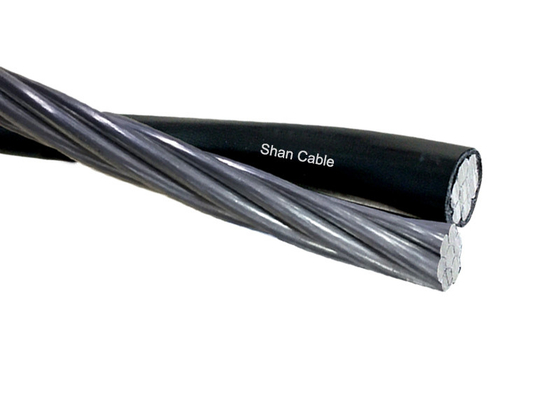

Cáp cách điện XLPE bó trên không, Cáp điện trên không với 1 dây dẫn trung tính
Mô tả
3 ruột dẫn pha + 1 dây dẫn trung tính
Cáp bó trên không được thiết kế cho đường dây phân phối trên không có dây trung tính cách điện làm bằng AAAC, trong đó các ruột dẫn pha bằng nhôm cách điện được quấn xoắn ốc lên trên. Cáp được định mức ở 0.6/1(1.2)kV và tuân theo IEC60502.
Kết cấu
a) Pha - Ruột dẫn pha phải là ruột dẫn nhôm ở điều kiện H68 và được bện tròn nén.
b) Trung tính hoặc dây dẫn trung tính - Ruột dẫn trung tính hoặc dây dẫn trung tính phải là ruột dẫn hợp kim nhôm và được bện tròn nén.
2. Cách điện:
Các ruột dẫn pha, trung tính phải được đùn bằng polyetylen (PE) làm cách điện.
Bảng thông số kỹ thuật
| Ruột dẫn pha | |||||||||||
| Tiết diện danh định | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lõi | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số sợi tối thiểu | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách điện danh định | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Đường kính lõi cách điện | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Điện trở DC tối đa ở 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Dòng điện định mức ở gió tĩnh, môi trường | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ=30℃ | |||||||||||
| Nhiệt độ ruột dẫn=75℃ | |||||||||||
| Dây dẫn trung tính | |||||||||||
| Tiết diện danh định | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số sợi tối thiểu | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách điện danh định | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Đường kính lõi cách điện | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Điện trở DC tối đa ở 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Tải trọng đứt tính toán | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Cáp hoàn chỉnh | |||||||||||
| Đường kính tổng thể xấp xỉ | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Khối lượng cáp xấp xỉ | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Chiều dài đóng gói | m/cuộn | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng. Việc đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp đều có thể góp phần làm chậm trễ tổng thể dự án và vượt quá chi phí.
Cáp được cung cấp trong các cuộn gỗ, hộp sóng và cuộn. Các đầu cáp được bịt kín bằng băng keo tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ các đầu cáp khỏi độ ẩm. Việc đánh dấu cần thiết sẽ được in bằng vật liệu chống thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
