Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhạc trưởng: | Thép kẽm | Diện tích mặt cắt ngang: | 16,41 ~ 765,99mm² |
|---|---|---|---|
| Ứng dụng: | Dây của ACSR (chi phí). | Khép kín: | Không. |
| vỏ bọc: | Không. | Mô hình NO.: | GSW |
| Loại: | Điện cao thế | tập đoàn: | tập đoàn shenghua |
| Thương hiệu: | Cáp Sh | ||
| Làm nổi bật: | Dây dẫn nhôm thép gia cường,Dây dẫn nhôm lõi thép cường lực GSW |
||

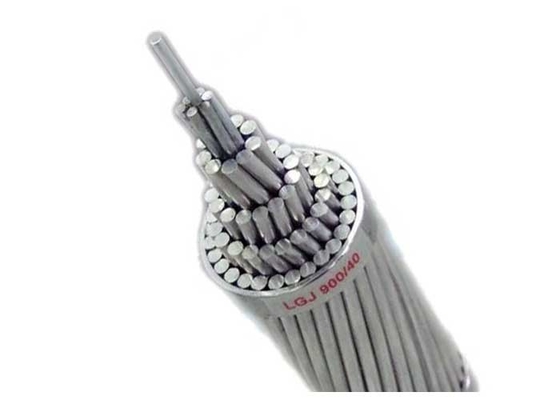

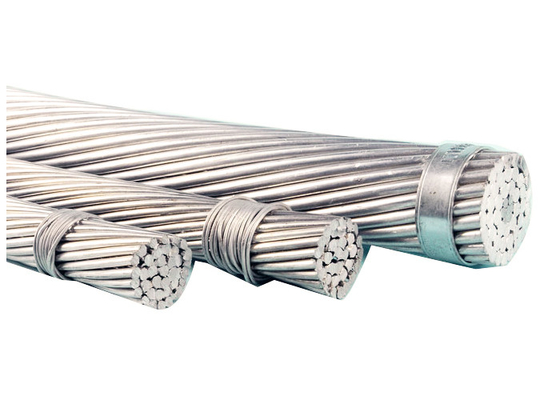

Khả năng phục hồi lưới điện: Dây dẫn GSW ACSR của Thượng Hải Shenghua cho Môi trường khắc nghiệt
Trong các mạng lưới truyền tải điện áp cao băng qua núi, đường bờ biển và sa mạc, độ bền của dây dẫn quyết định sự ổn định của lưới điện. Cáp truyền thống bị cong dưới tải trọng băng, ăn mòn và ứng suất cơ học—gây ra sự cố tốn kém. Tập đoàn Cáp điện Thượng Hải Shenghua giải quyết vấn đề này bằng GSW ACSR (Dây dẫn nhôm lõi thép mạ kẽm), được thiết kế để mang lại sức mạnh vượt trội, khả năng chống ăn mòn và hiệu suất chống biến dạng cho đường dây trên không, nơi sự cố không phải là một lựa chọn.
Lõi chịu lực cao:
Độ dẫn điện tối ưu:
Khả năng phục hồi cơ học:
GSW ACSR của Shenghua tuân thủ:
| Cấu hình dây | Đường kính (mm) | Độ bền kéo (MPa) | Khối lượng (kg/km) | Các ứng dụng chính |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 kN (Rất cao) | 991 | Hành lang miền núi |
| 19/4.50 | 22.22 | 248.2 kN (Cao) | 2,352 | Lưới điện ven biển |
| 37/4.55 | 31.75 | 721.5 kN (Rất cao) | 4,833 | Đường dây HV sa mạc |
Ba cấp độ bền: Chung (1.290–1.620 MPa), Cao (1.380–1.590 MPa), Rất cao (1.520–1.620 MPa)
Thông số kỹ thuật
Sản phẩm dây thép mạ kẽm (GSW) được sử dụng cho lõi của dây dẫn ACSR (Dây dẫn nhôm lõi thép gia cường). Là doanh nghiệp hàng đầu của ngành này, GSW do Shenghua sản xuất có tính chất cơ học tuyệt vời, chất lượng lớp phủ tốt nhất và tình trạng bề mặt tốt.
| Đường kính (mm) | Độ bền kéo (Mpa) | Khối lượng kẽm (g/m2) | |||||||
| 1.24~2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| Cấp độ cường độ | Đường kính dây | Tối thiểu. Kéo | Tối thiểu. Ứng suất với 1% | Tối thiểu. Mở rộng | Tối thiểu. Số vòng xoắn 360° | Đường kính thử nghiệm | |||
| Cường độ | Mở rộng | Phần trăm khi L=250 | vòng xoắn | Mandril | |||||
| mm | mpa | mpa | % | nhiều | |||||
| >1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| Chung | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| Cao | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| Rất cao | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
DÂY THÉP MẠ KẼM/GSW
| ASTM A475 | ||||||
| Số lượng dây | Xấp xỉ. Đường kính sợi | Siemens | Cao | Rất cao | Xấp xỉ. Khối lượng | |
| /Đường kính | Cấp Martin | Cấp độ bền | Cấp độ bền | |||
| Inch | mm | kN | kN | kN | kg/km | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
