Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điện áp định số: | 0,6/1kv | Nhà sản xuất: | Số 2 trong ngành cáp Trung Quốc |
|---|---|---|---|
| Vùng cắt ngang: | 1.5-1000 sqmm | Màu vỏ ngoài: | Màu đen hoặc Theo yêu cầu |
| Dấu hiệu cốt lõi: | Số hoặc dải màu cho lõi chính | Đánh dấu cáp: | In mực hoặc dập nổi |
| đóng gói: | Trống bằng gỗ thép hiệp ước | kích thước trống: | Tối đa. 2240 mm (chiều cao) * 2240 mm (chiều dài) * 1400 mm (chiều rộng) |
| Trống dấu: | phun sơn | tập đoàn: | tập đoàn shenghua |
| Thương hiệu: | Cáp Sh | ||
| Làm nổi bật: | Lớp 2 IEC 60228 Cáp điện,Cáp điện đa lõi Xlpe |
||

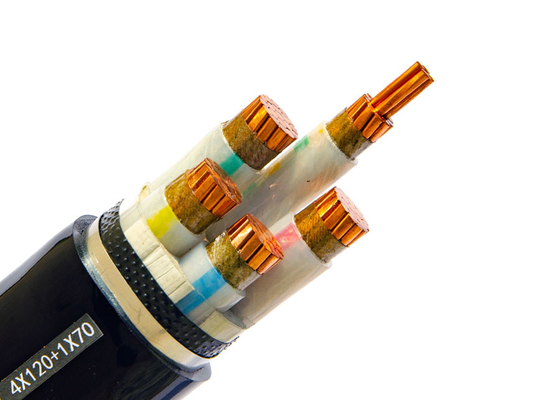

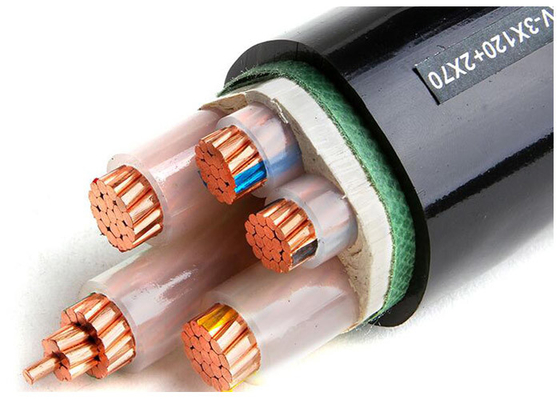

Cáp điện đồng điện đa lõi điện áp thấp XLPE cách điện LV với giấy chứng nhận
90°C Tiếp tục + 160°C quá tải khẩn cấp cho bộ sạc nhanh và các thiết bị ngầm
Với doanh số bán xe điện toàn cầu dự kiến sẽ vượt quá 40 triệu mỗi năm vào năm 2030 (IEA), vấn đề quá nóng và độ bền trong cáp sạc là những nút thắt quan trọng.Shenghua Power Cable giải quyết vấn đề này bằng các cáp cách nhiệt XLPE điện áp thấp., được thiết kế để xử lý nhiệt liên tục 90 ° C và quá tải ngắn hạn 160 ° C ¥ được xác nhận trong các bộ sạc nhanh DC 150kW + và các trạm sạc ngầm.Các thiết kế được chứng nhận CE + KEMA của chúng tôi kết hợp cách nhiệt XLPE và lớp phủ FR-PVC để loại bỏ rủi ro suy thoái nhiệt trong khi đảm bảo bảo chắn EMI để cung cấp điện năng ổn định
Khả năng chống nhiệt:
EMI Shielding:
Độ bền cơ khí:
| Parameter | Shenghua XLPE Cable | Tiêu chuẩn ngành |
|---|---|---|
| Điện áp định giá | 0.6/1kV | 0.6/1kV |
| Tăng nhiệt độ. | 90°C (160°C khẩn cấp) | 70°C (PVC) |
| Phân tích uốn cong. | 5× OD cáp | 8× OD cáp |
| EMI Shielding | 40 dB suy giảm ở 1GHz | Không được bảo vệ (thường) |
| Giấy chứng nhận | CE, KEMA, RoHS, CCC | CE (cơ bản) |
Ứng dụng: Cáp cách điện XLPE được sử dụng làm dây chuyền phân phối và truyền điện ở điện áp 0.6/1KV.
Xây dựng:
| Hướng dẫn viên | Hướng dẫn đồng theo IEC 60228, lớp 2 |
| Đường dẫn hình tròn hoặc hình tròn | |
| Máy dẫn linh hoạt (cấp 5) tùy chọn. | |
| Khép kín | XLPE (Cross-Linked Polyethylene) được xác định ở 90 °C, nhiều màu tùy chọn |
| Màn hình kim loại tùy chọn | Dây băng đồng hoặc dây đồng trâu tùy chọn |
| Lớp vỏ | PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen hoặc màu đỏ hoặc tùy chỉnh |
Lời khuyên về việc đặt hàng
Điện áp định số
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lượng lõi, và định nghĩa cho các lõi cáp
Kích thước và cấu trúc của dây dẫn
Loại cách nhiệt
Có giáp hay không. Nếu giáp, loại giáp & vật liệu
Nhu cầu bao vây
Chiều dài của cáp và yêu cầu đóng gói
Yêu cầu khác
Dữ liệu kỹ thuật: Năng lượng:0.6/1kV Điện áp thấp
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (90 °C), khẩn cấp (130 °C) hoặc mạch ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu 0 oC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Khoảng uốn cong tối thiểu: 20 x O.D cáp cho lõi đơn không có áo giáp
15 x cáp O.D cho đa lõi mà không có giáp
15 x cáp O.D cho một lõi với áo giáp
12 x cáp O.D cho đa lõi với áo giáp
Tiêu chuẩn: Quốc tế: IEC 60502, IEC 60228, (IEC 60332-3 chỉ dành cho loại FR)
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho loại FR)
Các tiêu chuẩn khác như BS, DIN, VDE và ICEA theo yêu cầu
Cài đặt
1Nhiệt độ lắp đặt không nên vượt quá 20 °C. Nếu nhiệt độ xung quanh thấp hơn 0 °C, cáp nên được làm nóng trước.
2. bán kính uốn cong của cáp không nên ít hơn 8 lần.
3Sau khi lắp đặt, cáp nên với thử nghiệm điện áp đứng trong 15min. 3.5kv DC
Các thông số kỹ thuật:
Bảng dữ liệu cho cáp điện bốn lõi
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bao bì và vận chuyển: Chúng tôi có khả năng đáp ứng lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí quá mức của dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
Dịch vụ sau bán hàng
Chúng tôi, Shanghai Shenghua Cable Group chuyên về R & D và sản xuất cáp và dây. Chúng tôi đã vượt qua ISO9001: 2008 chứng nhận hệ thống chất lượng quốc tế ((ZDHY),bao gồm toàn bộ quá trình quản lý doanh nghiệpMột hệ thống kiểm soát chất lượng toàn diện đã được đưa ra để đảm bảo các sản phẩm đáp ứng các tiêu chuẩn quốc tế.dịch vụ tuyệt vời và thương hiệu nổi tiếng. "Thành theo đảm bảo chất lượng, chuyên cung cấp cho người dùng với các sản phẩm đáng tin cậy luôn luôn" là cam kết của chúng tôi về chất lượng.Các sản phẩm của công ty chúng tôi được bảo hiểm bởi PICC (Công ty Bảo hiểm Nhân dân Trung Quốc)Hơn nữa, chúng tôi cung cấp các bảo đảm cụ thể như sau:
1.Chúng tôi đảm bảo rằng chúng tôi sẽ tuân thủ các yêu cầu về thời gian bảo hành được quy định trong hợp đồng.
2Chúng tôi sẽ được sản xuất theo thông số kỹ thuật này và hàng hóa sẽ được mới, chưa sử dụng, của các mô hình mới nhất hoặc hiện tại.chúng tôi sẽ cung cấp hàng hóa theo đúng các yêu cầu của hợp đồng..
3Bảo hành sẽ duy trì hiệu lực trong mười hai (12) tháng sau khi hàng hóa, hoặc bất kỳ phần nào
của chúng, tùy theo trường hợp, đã được giao và được nhận tại điểm đến cuối cùng
được chỉ định trong SCC, hoặc trong mười tám (18) tháng sau ngày vận chuyển từ cảng hoặc
địa điểm chở hàng tại quốc gia xuất xứ, tùy theo thời hạn kết thúc sớm nhất.
4Trong thời gian bảo hành người mua có thể tuyên bố trực tiếp với nhà sản xuất trong hình thức bằng văn bản hoặc bởi đại lý nếu có bất kỳ vấn đề nào về chất lượng hàng hóa.Nhà sản xuất sẽ sửa chữa hoặc thay thế trong thời gian hợp lý, và sẽ chịu tất cả các chi phí liên quan đến điều này.
Shanghai Shenghua Cable (Group) Co., Ltd
