Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điện áp định số: | 5.8/10kV hoặc 6.35/11kV | Loại dây dẫn: | Đường dẫn nối (hạng 2) |
|---|---|---|---|
| Dấu hiệu cốt lõi: | Số hoặc dải màu | Dấu vỏ: | In mực hoặc dập nổi |
| chiều dài trống: | 500m hoặc theo yêu cầu | Màu vỏ ngoài: | Màu đen hoặc tùy chỉnh |
| tập đoàn: | tập đoàn shenghua | Thương hiệu: | Cáp Sh |

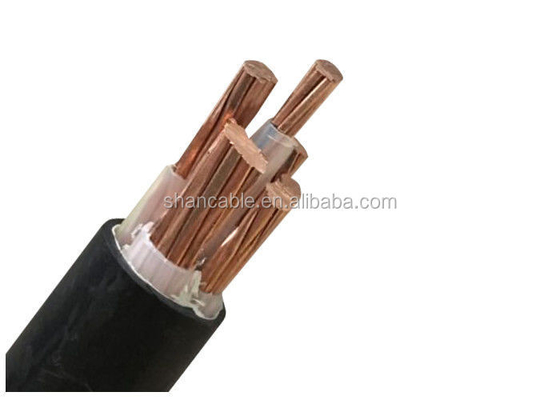

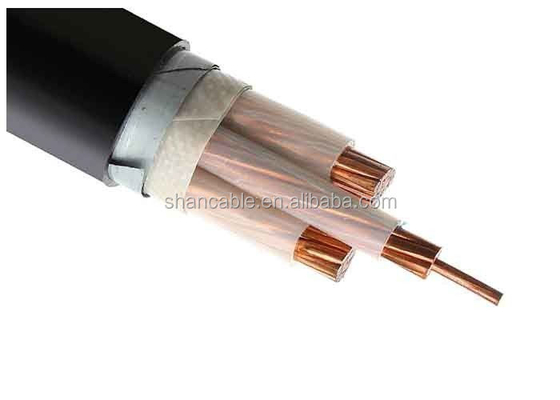

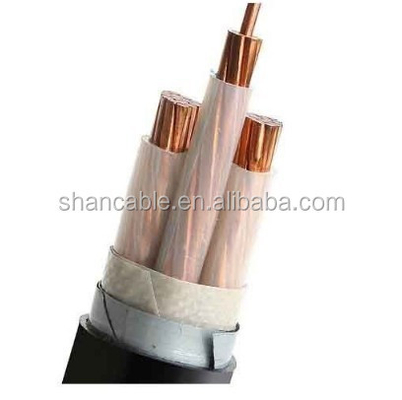

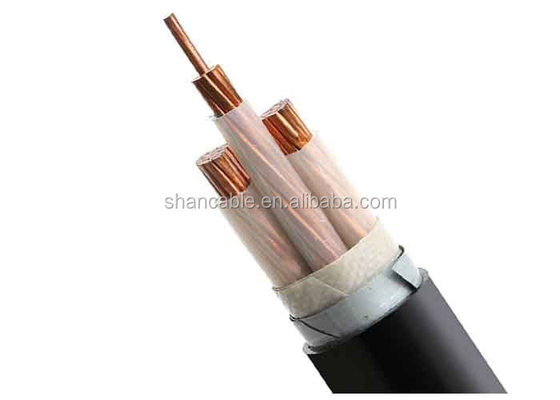

Điện áp trung bình XLPE Cáp điện cách điện lõi đơn / 3 lõi Cử lý đồng XLPE Cáp cách điện N2XSY
Xây dựng cáp điện cách nhiệt XLPE:
| Hướng dẫn viên | Hướng dẫn đồng theo IEC 60228, lớp 2 |
| Đường dẫn hình tròn hoặc hình tròn | |
| Khép kín | XLPE (Cross-Linked Polyethylene) được xác định ở 90 °C, nhiều màu tùy chọn |
| Màn hình kim loại tùy chọn | Dây băng đồng hoặc dây đồng trâu tùy chọn |
| Lớp vỏ | PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen hoặc màu đỏ hoặc tùy chỉnh |
Các thông số kỹ thuật:
| Tên. Màn cắt ngang của dây dẫn | Số dây / Dia của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ | Khoảng. | Ước tính.Trọng lượng | Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 giờ 24 giờ.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 giờ 24 giờ.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Lời khuyên về việc đặt hàng
Điện áp định số
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lượng lõi
Kích thước và cấu trúc của dây dẫn
Loại cách nhiệt
Có giáp hay không. Nếu giáp, loại giáp & vật liệu
Nhu cầu bao vây
Chiều dài của cáp và yêu cầu đóng gói
Yêu cầu khác
Dữ liệu kỹ thuật:
Điện áp định danh 5,8/10kV hoặc 6,35/11kV Điện áp thấp
Nhiệt độ dẫn điện tối đa: dưới bình thường (90 °C), khẩn cấp (130 °C) hoặc mạch ngắn không
hơn 5 s (250°C).
Nhiệt độ môi trường tối thiểu 0 oC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Khoảng uốn cong tối thiểu: 20 x O.D cáp cho lõi đơn không có giáp
15 x cáp O.D cho đa lõi mà không có giáp
15 x cáp O.D cho một lõi với áo giáp
12 x cáp O.D cho đa lõi với áo giáp
Tiêu chuẩn:
Quốc tế: IEC 60502, IEC 60228, (IEC 60332-3 chỉ dành cho loại FR)
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho loại FR)
Các tiêu chuẩn khác như BS, DIN, VDE và ICEA theo yêu cầu
Cài đặt
1Nhiệt độ lắp đặt không nên vượt quá 20 °C. Nếu nhiệt độ xung quanh thấp hơn 0 °C, cáp nên được làm nóng trước.
2. bán kính uốn cong của cáp không nên ít hơn 8 lần.
Bao bì và vận chuyển
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí vượt quá dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
