Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhạc trưởng: | 99,99% đồng | Vật liệu cách nhiệt: | XLPE |
|---|---|---|---|
| Uốn: | 12XO.D | Màu cách nhiệt: | Xanh, đỏ, vàng |
| Nhiệt độ hoạt động: | 90 độ | Dấu cáp: | In hoặc dập nổi |
| Chợ chính: | Aisa | ||
| Điểm nổi bật: | cáp cách điện xlpe,cáp điện xlpe |
||
Ba lõi dây dẫn đồng lõi cách điện XLPE cách điện trung thế 11kV

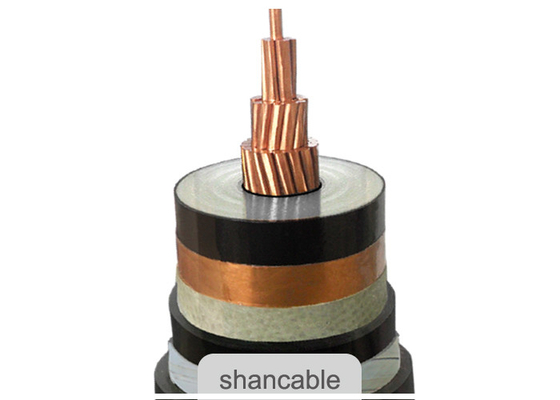

Xây dựng
Dây dẫn: Dây dẫn bằng đồng nhỏ gọn, Cl.2 theo tiêu chuẩn IEC 60228
Màn hình dây dẫn: Bán dẫn
Cách điện: XLPE (polyetylen liên kết ngang) được định mức ở 90 OC
Màn hình cách điện: Bán dẫn
Màn hình: băng đồng
Vỏ bọc: PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen
Tên mã:
YJ: XLPE cách điện
V: Vỏ bọc PVC
32: Dây thép bọc thép 3 lõi
22: Băng thép bọc thép 3 lõi
72: Dây nhôm bọc thép 1 lõi
62: Băng thép không gỉ bọc thép 1 lõi
ZR: Chống cháy
Ứng dụng
Được sử dụng cho đường dây truyền tải và phân phối điện với điện áp định mức ở mức 35kV trở xuống.
Cáp điện cao thế và trung bình cho ứng dụng tĩnh trong mặt đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu áp lực cơ học và căng thẳng nặng hơn.
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB / T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật:
| Nôm na. Mặt cắt ngang của dây dẫn | Các sợi số / Dia. Của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ | Xấp xỉ OD | Xấp xỉ Cân nặng | Tối đa Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm 2 | máy tính / mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 phút | Trong không khí (A) | Trong đất (A) |
| 1 × 25 | 7/2 | 3,4 | 2 | 20.0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2.52 | 3,4 | 2 | 22.0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2.52 | 3,4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2.52 | 3,4 | 2 | 24.0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2.52 | 3,4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2.52 | 3,4 | 2 | 30.0 | 1967 | 0,125 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2.52 | 3,4 | 2 | 31.0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2.52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 567 | 530 |
| 1 × 300 | 61 / 2.52 | 3,4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2,97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3.23 | 3,4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3.50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3,20 | 3,4 | 2.6 | 52,0 | 7120 | 0,021 | 21 | 1140 | 950 |
| 1 × 1000 | 91 / 3,75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2 | 3,4 | 2.3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2.52 | 3,4 | 2.4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2.52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 3,4 | 2.6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 3,4 | 2.7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 304 | 300 |
| 3 × 150 | 30 / 2.52 | 3,4 | 2.9 | 59,0 | 6309 | 0,125 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2.52 | 3,4 | 3.0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2.52 | 3,4 | 3.2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2.52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2,97 | 3,4 | 3.6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
